100年 - 100 鐵路特種考試_員級_土木工程：結構學概要與鋼筋混凝土學概要#33928

科目：結構學概要與鋼筋混擬土學概要 | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

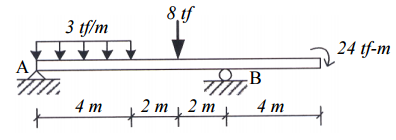

【已刪除】一、如圖所示，在已知荷載條件下。試求此梁之剪力圖及彎矩圖。（25 分）

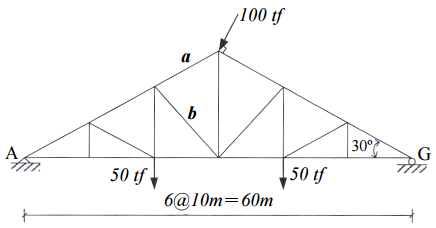

【已刪除】二、如圖所示桁架，在已知荷載條件下。試求此桁架之支承反力及桿件 a 及 b 之受力大小？ （25 分）
【已刪除】三、有一矩形斷面之雙筋梁，梁寬 30 cm，梁深 60 cm，壓力側鋼筋為 2-D25，拉力側鋼筋 為 6-D25，採雙排排列。已知常重混凝土f′c=280 kgf/cm2 ，鋼筋 f y =4,200 kgf/cm2   ，且 鋼筋保護層及上下層間距均依規範最小值之規定。試依規範規定檢核是否符合鋼筋 之要求，並求該斷面所能提供之設計彎矩φ Mn為何？（25 分） 參考資料： 本試題原則上依「土木 401-96」(ACI 318-05)規範規定作答，若採用其他規範版本 作答，請務必「註明」所依據之版本。 鋼筋D10：db=9.53 mm，ab =0.713 cm2 ，fy=2,800 kgf/cm2 。 鋼筋D25：db=25.4 mm，ab =5.067 cm2 ，fy=4,200 kgf/cm2 。

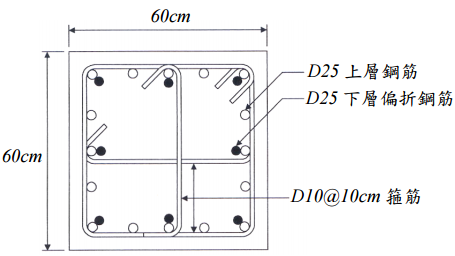

【已刪除】四、柱 斷 面 及 鋼 筋 搭 接 狀 況 如 圖 所 示 ， 已 知 常 重 混 凝 土 f′c=280 kgf/cm2 ，鋼筋 fy=4,200 kgf/cm2 ，且鋼筋保護層均依規範最小值之規定。試依詳細計算公式計算柱 主筋之受拉搭接長度。（25 分） 參考資料：
