101年 - 101 原住民族特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#33811

科目：結構學概要與鋼筋混擬土學概要 | 年份：101年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

【已刪除】一、一矩形梁寬b = 30 cm，深度h = 60 cm，如圖所示，忽略斷面上方縱向受壓鋼筋，下 方拉力筋為 8-D22 採雙層排列，肋筋為D10，鋼筋保護層及上下層間距均依規範最 小值之規定。試求此斷面所能提供之設計彎矩φMn為何？（25 分）

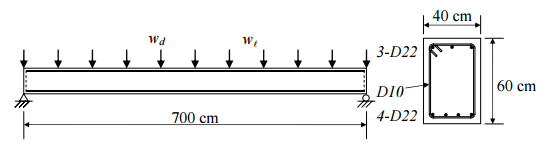

【已刪除】二、有一簡支梁，斷面尺寸及配筋如圖所示，支撐中心跨距L=700 cm，此梁承受均佈靜 載重(含梁之自重) wd =2.5 tf/m及活載重wl=3 tf/m之作用，試求距此梁端點 50 cm處 所需剪力鋼筋(D10)之配置為何？（25 分）

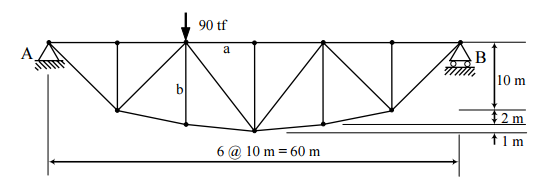

【已刪除】三、桁架如圖所示，在此荷載條件下，試求此桿件 a 及 b 之內力。（25 分）

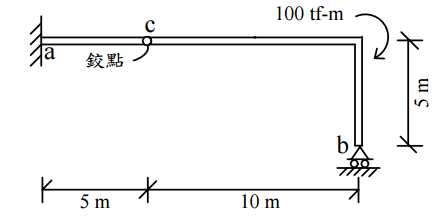

【已刪除】四、如圖所示之梁，試繪此梁之剪力圖及彎矩圖。（25 分）
