101年 - 101 普通考試_技藝：圖學概要#47147

科目：圖學 | 年份：101年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (4)

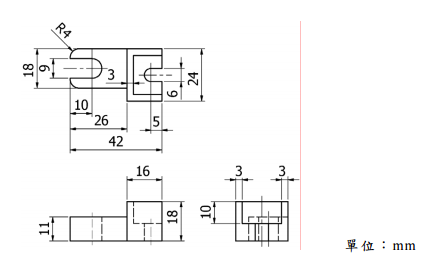

一、請依下列正投影視圖所示尺度，以比例 1：1 抄題，並補繪完整正投影視圖並標註 尺度。（25 分）

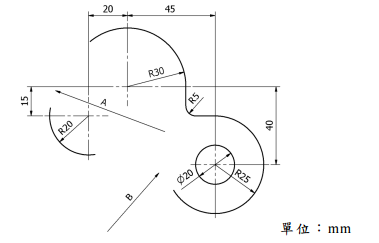

二、請依視圖所示之尺度，以比例 1：1 繪製下圖並標註尺度；A 為半徑 R60 外切於 R20 與 R30 兩圓弧，B 為半徑 R40 內切於 R20 與 R25 兩圓弧。（25 分）

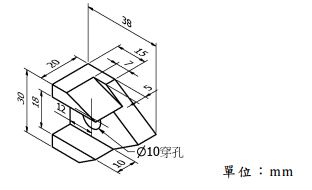

三、請依下列立體圖所示之尺度，以比例 1：1 繪製正投影視圖，視圖包含前視圖、俯 視圖及右側視圖（不用標註尺度）。（30 分）

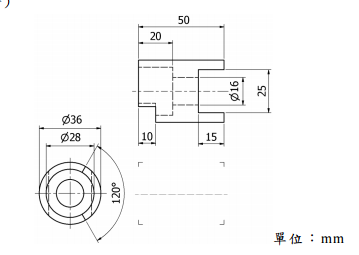

四、請依下列正投影視圖所示視圖方向，以比例 1：1 徒手繪製等角圖（不用標註尺度）。 （20 分）
