102年 - 102 公務升官等考試_薦任_技藝：圖學#43843

科目：圖學 | 年份：102年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (7)

一、繪製正投影視圖時，視圖上「線」的形成有三種情形，請敘述其意義。（15 分）
二、繪製正投影視圖標註尺度時，尺度標註位置之選擇有那些基本原則？請敘述之。 （15 分）

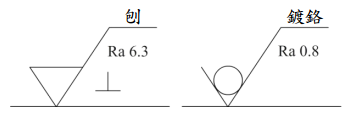

【已刪除】三、在工程圖上看到兩個表面織構符號（surface texture，又稱表面符號）標註如下，請 說明這兩個符號要求在加工製程上的差異。（15 分）
四、何謂「等角圖」？請說明其投影原理，並請說明「等角圖」和「等角投影圖」之差 別。（15 分）
【已刪除】五、請繪製下列內螺紋之右側視圖。（10 分）
【已刪除】六、請利用圓規、直尺，以四心法近似橢圓，繪出下列物件之圓孔在右側視圖中所呈現 之圖形。孔壁與孔底之虛線不必繪製，作圖過程之輔助線條請保留。（10 分）
【已刪除】七、下圖為一房屋之正投影三視圖（第三角法），其中前視圖尚不完整，請完成其前視 圖，並注意正確繪出房屋與煙囪之交線，再以平行線展開法，繪製煙囪之展開圖。 （20 分）
