102年 - 102 原住民族特種考試_三等_土木工程：結構學與鋼筋混凝土學#34181

科目：結構學概要與鋼筋混擬土學概要 | 年份：102年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

【已刪除】一、如圖所示靜不定梁結構，A 點為固接支承，B 點為滾支承。試應用諧合變位法分析求解各支承反力。EI 為定值。（25 分）

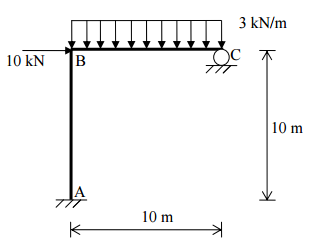

【已刪除】二、如圖所示靜不定剛架結構，A 點為固接支承，C 點為滾支承。試應用傾角變位法分析求解各桿件端點力矩，並繪剪力圖與彎矩圖。E I 為定值。（25 分）

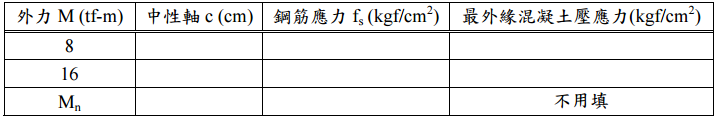

【已刪除】三、一鋼筋混凝土梁如下：b = 35 cm，h = 65 cm，d = 58.5 cm，As = 15.2 cm²，請依下列格式製表於試卷上，並填入對應之值。（已知條件：f_y = 4200 kgf/cm² ， f′c = 280 kgf/cm² ）（25 分）

四、已知一簡支梁跨度為 8 m，此鋼筋混凝土梁如下：b = 35 cm，h = 65 cm，d = 58.5 cm，已知混凝土單位重為 2.35 tf/m，試求該梁在剪力控制時，最大可承受之均佈活載重為何？（ f′c = 280 kgf/cm²）（25 分）
