鋼筋混凝土設計與預力混凝土設計
> 102年 - 102 專技高考_結構工程技師：鋼筋混凝土設計與預力混凝土設計#25848
102年 - 102 專技高考_結構工程技師：鋼筋混凝土設計與預力混凝土設計#25848
科目：
鋼筋混凝土設計與預力混凝土設計 |
年份：
102年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
鋼筋混凝土設計與預力混凝土設計
選擇題 (0)
申論題 (4)
一、已知一多跨連續的鋼筋混凝土單向版，梁支承中心跨度為 4.8 m（梁寬為 30 cm）， 版須承受之活載重為 0.6 tf/m
2
，靜載重為 0.1 tf/m
2
（不含自重），試依規範規定設 計版厚與外支承處之撓曲鋼筋。（樓版採混凝土強度 f c′= 280 kgf/cm
2
，鋼筋降伏強 度 fy=4200 kgf/cm
2
，鋼筋彈性模數 Es=2.04×106 kgf/cm
2
）（25 分）
【已刪除】二、一方形柱配置 16 支 D32 主筋如圖一所示，請依耐震設計特別規定配置橫向鋼筋， 並繪圖說明。已知橫向鋼筋降伏強度 fy= 2800 kgf/cm
2
， fc ′= 280 kgf/cm
2
，設保護層 厚度為 4 cm。（25 分） 參考公式：

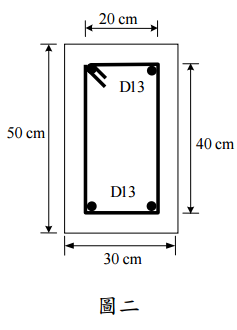

【已刪除】三、一鋼筋混凝土構件承受扭矩 T
u
= 1.5 tf-m，閉合箍筋採用 D10，如圖二所示，試求箍筋 間距，並檢核斷面之鋼筋配置是否恰當。（已知 fc ′=280 kgf/cm
2
，fy= 2800 kgf/cm
2
） （30 分）
【已刪除】四、一先拉預力梁，斷面 b =30 cm，h = 60cm，鋼腱偏心距 e =20 cm，有效預力 F
e
= 65 tf，混凝土強度 fc ′= 350 kgf/cm
2
，fpu= 17100 kgf/cm
2
，A
ps
=6.5 cm
2
，鋼腱彈性 模數 E
s
=2.04×10
6
kgf/cm
2
，試求開裂彎矩與鋼腱極限應變。（20 分） 參考公式：
