102年 - 102 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#29288

科目：結構學概要與鋼筋混擬土學概要 | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

【已刪除】一、如圖一所示之梁，畫出以下五個物理量之影響線：支承A反力（R A）、支承A彎矩 （MA）、B點剪力（VB）、C點剪力（VC）及D點彎矩（MD）。（25 分）

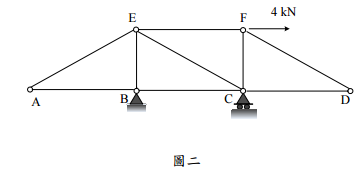

【已刪除】二、如圖二所示之桁架，各桿件都有相同之楊氏模數E=200 GPa 、斷面積A=500 mm2 。斜 桿件長度都為 10 m，水平桿件長度都為 8 m，垂直桿件長度都為 6 m。今於F點施 加一個 4 kN之水平力，試求： 　各桿件之軸力，請繪製該桁架並將桿件受力寫在桿件旁，張力為正、壓力為負。 （12 分） 　試以單位力法求受力後 BF 兩點間之距離改變量。（以其他方法求解一律不予計分） （13 分）
三、試說明鋼筋混凝土受撓構材之各種破壞斷面與中性軸位置。（15 分）
四、何謂強度設計法？（10 分）
【已刪除】五、如圖三所示之鋼筋混凝土橫箍柱，使用 2-D32 與 2-D25 縱向鋼筋，試決定此柱之 設計純軸力強度Pd與斷面塑性中心。（混凝土強度 cf ′= 280 kgf/cm2 ，鋼筋降伏強 度 fy = 4200 kgf/cm2 ，D32 Ab = 8.14 cm2 ，D25 Ab = 5.07 cm2 ）（25 分）
