⑴在偏壓點 i
D
= I
DQ
與 v
D
= V
DQ
，推導二極體順向偏壓時之小訊號電阻 r
d
。（7 分）
⑵根據⑴之結果，在偏壓點 I
DQ
= 1 mA，V
DQ
= 0.7 V，計算 r
d
之值。（3 分）
⑴畫出放大器之小訊號等效電路。（4 分）
⑵推導 R
in
= ？（4 分）
⑶推導 R
o
= ？（4 分）
⑷推導 A
i
= ？（8 分）
⑴說明圖三(a)電路 v
o
與 v
i
之關係及其工作原理。（3 分）
⑵在 v
i
與 v
o
於 ± 10 V 之間，繪出圖三(a)電路之 v
i
（橫軸） －v
o
（縱軸）之關係曲線， 並標示轉折點。（5 分）
⑶說明圖三(b)電路 v
o
與 v
i
之關係及其工作原理。（5 分）
⑷在 v
i
與 v
o
於 ± 10 V 之間，繪出圖三(b)電路之 v
i
（橫軸） －v
o
（縱軸）之關係曲線， 並標示轉折點。（7 分）
⑴ V
g1
= V
g2
= V
cm
，畫出對應之半電路，求算小訊號電壓增益 A
c
= V
o
/V
cm
。（10 分）
⑵ V
g1
= –V
g2
= V
id /2
，畫出對應之半電路，求算小訊號電壓增益 A
d
= V
o
/V
id
。（10 分）

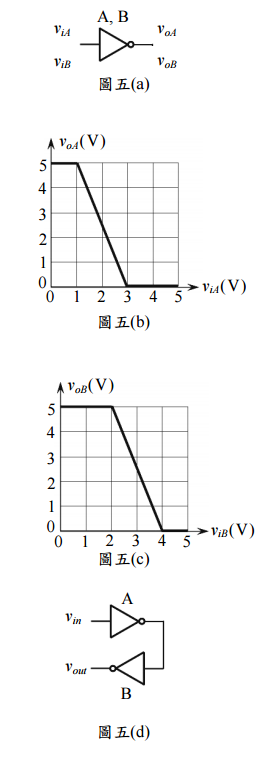

【已刪除】五、圖五(a)中反相器 A 與 B 之輸入電阻遠大於輸出電阻，其輸入輸出(v
iA
-v
oA
, v
iB
-v
oB
)特 性分別如圖五(b)與圖五(c)所示，畫出圖五(d)串接反相器之輸入輸出(v
in
-v
out
)特性並 加以說明。（20 分）

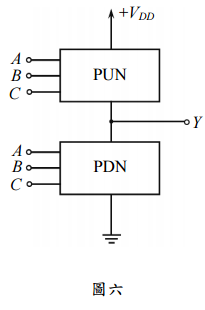

【已刪除】六、圖六之 CMOS 邏輯閘含上拉網路（pull-up network, PUN）與下拉網路（pull-down network, PDN），設計 PUN 與 PDN 實現 Y =
，並解釋電路之工作原理。 （10 分）
阿摩線上測驗
登入
阿摩線上測驗
登入
，並解釋電路之工作原理。 （10 分）
