102年 - 102 普通考試_電力工程、電子工程、電信工程：電子學概要#44214
> 申論題
申論題
試卷：102年 - 102 普通考試_電力工程、電子工程、電信工程：電子學概要#44214
科目：電子學
年份：102年
排序：0
申論題資訊
試卷：
102年 - 102 普通考試_電力工程、電子工程、電信工程：電子學概要#44214
科目：
電子學
年份：
102年
排序：
0
題組內容

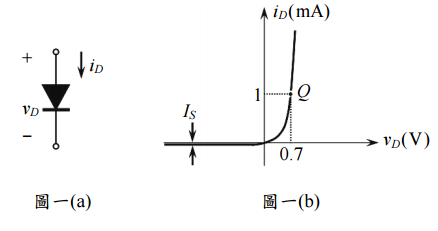

一、圖一(a)之二極體電流 i
D
與電壓 v
D
關係式為 i
D
= I
S
，如圖一(b)，其中 I
S
為飽和電流（saturation current），V
T
= 25 mV 為熱能電壓（thermal voltage）。
申論題內容
⑴在偏壓點 i
D
= I
DQ
與 v
D
= V
DQ
，推導二極體順向偏壓時之小訊號電阻 r
d
。（7 分）
