102年 - 102 高等考試_三級_技藝（選試陶瓷）：圖學#44154

科目：圖學 | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (5)

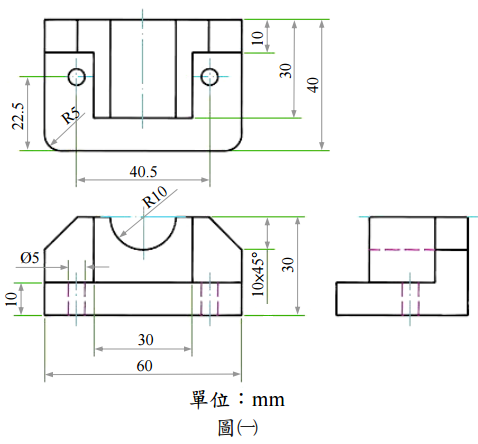

【已刪除】一、請根據圖⑴之三視圖繪出其立體圖（任選一種立體圖，不須標註尺寸，以比例 1：1 繪製）。（25 分）

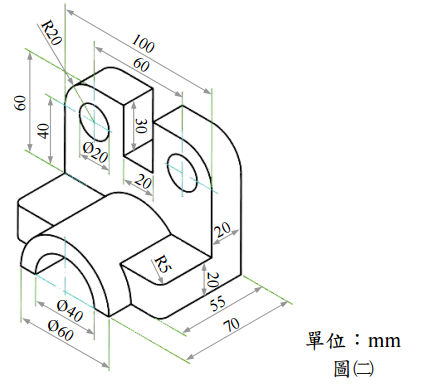

【已刪除】二、請繪出立體圖圖⑵之三視圖（不須標註尺寸，以比例 1：1 繪製）。（25 分）

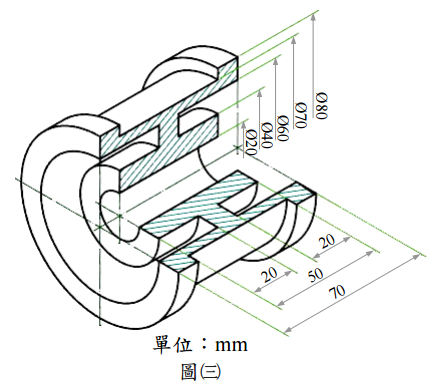

【已刪除】三、請繪製圖⑶之上視圖與半剖視圖（請標註尺寸，以比例 1：1 繪製）。（25 分）
【已刪除】四、請說明圖⑷加工符號(1)～(6)所代表之意義。（12 分）

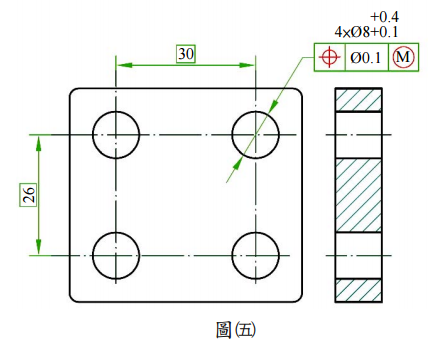

【已刪除】五、請說明圖⑸公差符號所代表之意義。（13 分）
