103年 - 103 中央造幣廠_新進人員甄試_評價職位／操作員／電機科：電子學概要#93836

科目：電子學 | 年份：103年 | 選擇題數：0 | 申論題數：20

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (20)

⑴Q₁為何種放大組態？【3 分】

⑵汲極電流約為何？【4 分】

⑶汲源電壓約為何？【4 分】

⑷互導 gm 約為何？【4 分】

⑸Q₁電壓增益約為何？【4 分】

(6)OPA 電路功能為何？【3 分】

(7)若輸出要為方波，則 V-電壓大小約為何？【3 分】

1.說明二極體D₁、D₂導通狀態？【5 分】

2. I₁電流為何？【5 分】

3. I₂電流為何？【5 分】

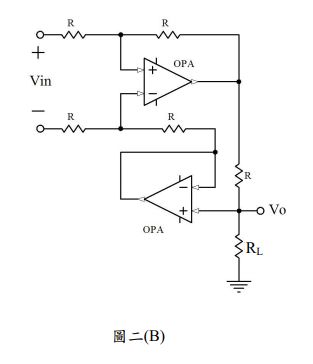

⑵如圖二(B)所示電路，假設 OPA 為理想運算放大器，若 R=2KΩ、，
試求：電壓增益為何？【10 分】提示：可先假設 Vin=V₁-V₂，則

⑴請說明該電路名稱為何？【3 分】

⑵請說明該電路之特性為何？【6 分】

⑶輸入阻抗 Ri為何？【4 分】

⑷輸出阻抗 Ro為何？【4 分】

⑸電壓增益 Av為何？【4 分】

(6)電流增益 Ai為何？【4 分】

⑴之範圍？，

⑵之範圍？，

⑶電路中稽納二極體當穩壓電路用時最大額定的瓦特數為多少？【5 分】
