103年 - 103 原住民族特種考試_三等_土木工程：結構學與鋼筋混凝土學#32397

科目：結構學概要與鋼筋混擬土學概要 | 年份：103年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

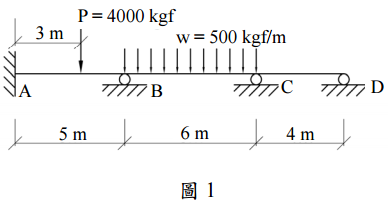

【已刪除】一、圖 1 之均質材料、矩形等斷面連續梁，彈性模數 E = 30000 kgf/cm2 ，梁之二次矩為 I = 1000 cm4 ，並承受均佈載重 w 及集中載重 P（不考慮梁自重）。試以彎矩分配法 求解。（15 分）若因斷面尺寸不足，以至於產生塑性鉸，則第一個塑性鉸將發生於 何處？（5 分）在破壞機制發生時，可以形成幾個塑性鉸？（5 分）

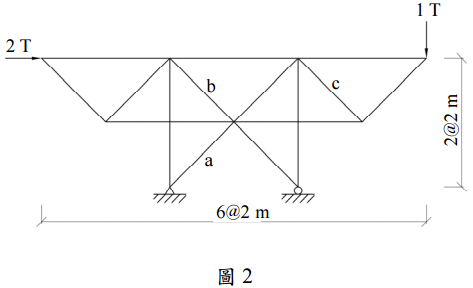

【已刪除】二、試解圖 2 桁架中，a、b、c 各桿件之力。（25 分）

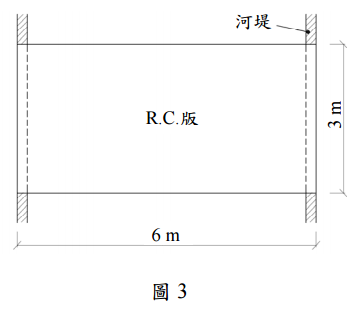

【已刪除】三、一鋼筋混凝土矩形版，兩端各置於河堤上，作為跨河之臨時便橋使用（請參閱圖 3）。 若版厚為 25 cm，活載重為 500 kgf/m2 ，請設計所需要使用之鋼筋（假設保護層厚 度為 4 cm）。（25 分）
已知條件：f'c = 210 kgf/cm2 ；fy = 2800 kgf/cm2
D13 鋼筋，db = 1.27 cm，Ab = 1.27 cm2
⑴假設柱僅承受軸壓力，則該基礎版之標稱穿孔剪力強度為何？（15 分）
⑵若以上計算所得之標稱穿孔剪力不敷需求，則有何提升方法？（10 分）
使用之材料為：f'c = 210 kgf/cm2 ；fy = 2800 kgf/cm2
D13 鋼筋，db = 1.27 cm，Ab = 1.27 cm2
