115年 - 115 身心障礙特種考試_四等_土木工程：結構學與鋼筋混凝土學概要#138950

科目：結構學概要與鋼筋混擬土學概要 | 年份：115年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

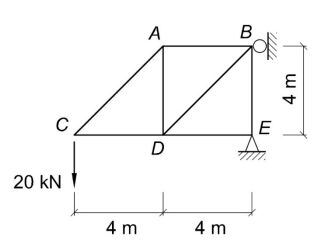

一、如下圖所示之平面桁架，B 點為滾支承，E 點為鉸支承。試求各支承反力 及 AD、BD 桿件之內力。（25 分）

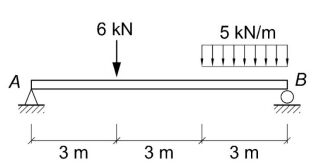

二、如下圖所示之簡支梁，試求各支承反力，並繪出剪力圖及彎矩圖。（25 分）

三、試說明根據現行建築物混凝土結構設計規範，計算鋼筋混凝土構材撓曲強 度時，對混凝土之設計假設包括那些？（25 分）

四、下圖所示矩形斷面鋼筋混凝土梁配置 8 支#8 主筋與#4 矩形箍筋，若箍筋間 距為 10 cm，混凝土抗壓強度 f c'= 280 kgf/cm2，鋼筋降伏強度 fy=4200 kgf/cm2， 試計算此斷面沿強軸受剪之標稱剪力強度。（25 分）
參考公式：
