103年 - 103 原住民族特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#32117

科目：結構學概要與鋼筋混擬土學概要 | 年份：103年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (7)

⑴請繪製剪力、彎矩圖。（5 分）
⑵請計算梁中央點 C 之變形量。（10 分）
⑶請計算梁中之最大拉應力。（10 分）

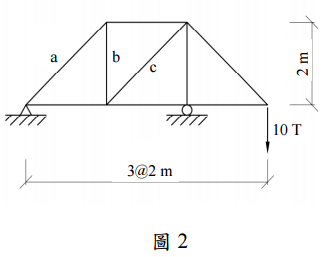

【已刪除】二、試解圖 2 桁架中，a、b、c 各桿件之力。（25 分）
【已刪除】三、一單鋼筋混凝土矩形梁，梁深為 50 cm，梁寬為 25 cm（請參閱圖 3）。若使用之 鋼筋比為平衡鋼筋比之 2/3，且不考慮梁上方施工用鋼筋，則該斷面之標稱彎矩強 度為何？（假設保護層厚度為 4 cm，使用 D13 鋼筋為箍筋，D25 鋼筋為主筋）。 （25 分）
已知條件：fc’ = 210 kgf/cm2；fy = 2800 kgf/cm2；
D13 鋼筋，db = 1.27 cm，Ab = 1.27 cm2；
D25 鋼筋，db = 2.54 cm，Ab = 5.07 cm2。
⑴若不考慮最小偏心距，試求該柱斷面理論上所能提供之最大標稱軸壓力 Pn。 （10 分）
⑵若該柱受力時，中性軸位於圖 4（b）所顯示之位置，且全斷面皆處於受壓狀態，則 此時之標稱軸壓力 Pn為何？（15 分） 使用之材料為：
fc’ = 210 kgf/cm2；fy = 2800 kgf/cm2；
D13 鋼筋，db = 1.27 cm，Ab = 1.27 cm2；
D25 鋼筋，db = 2.54 cm，Ab = 5.07 cm2。
