103年 - 103 臺灣菸酒股份有限公司_從業職員及從業評價職位人員甄試_從業評價職位人員／電子電機：電子學#25708
科目：
電子學 |
年份：
103年 |
選擇題數：
50 |
申論題數：
0
試卷資訊
所屬科目：
電子學
選擇題 (50)
1.已知電壓是 100sin377t 伏特，若某電流相角超前電壓 30
o
、頻率是 60Hz、電流有效值為 100 安培，則此電 流為： (A)
(B)
(C)
(D)
2.在室溫下，欲使矽晶體中之電子脫離共價鍵成為自由電子，至少需要多少能量？ (A) 0.47 ev (B)0.72 ev (C) 1.1 ev(D)1.43 ev
3.關於稽納二極體的特性，下列敘述何者正確？ (A)能在定電壓下調整電流，故可用來設計穩壓電路 (B)能將電能轉為光能，故可做為數字顯示器 (C)是一種閘流體，故可做相位控制電路 (D)是一種感測元件，適合做為光控電路
4.某整流電路輸出的直流電壓為 30 V，交流漣波電壓為 1.5 V
(rms)
，則此整流電路之漣波因數 r %為何？ (A) 0.1% (B)1.5% (C) 5%(D)20%
5.某電源供應器在空載時輸出電壓為 22 伏特，滿載時輸出電壓為 20 伏特，則電壓調節率為何？ (A) 5.8% (B)8.3% (C) 9.1%(D)10%
6.欲使
NPN
雙載子接面電晶體(
BJT
)工作於作用區(Active region)，應如何施加偏壓？ (A)
(B)
(C)
(D)
7.關於雙載子接面電晶體
(BJT)
之特性，下列敘述何者正確？ (A)電晶體內的電流是由電子移動所形成 (B)射極的掺雜濃度比集極高 (C)射極的體積比集極大(D)
PNP
型的交換速度比
NPN
型快
8.電晶體(
BJT
)三種組態放大電路之特性，下列敘述何者正確？ (A)共基極放大電路的輸入阻抗最高(B)共集極放大電路的輸出阻抗最高 (C)共射極放大電路的功率增益最高(D)共基極放大電路的電流增益最高
9.電晶體(BJT)之輸入交流電阻
與
的關係，下列敘述何者正確？ (A)
(B)
(C)
(D)
10.對於直接耦合放大電路的特性，下列敘述何者正確？ (A)高頻響應佳，工作點較不穩定 (B)高低頻率響應皆佳，工作點亦很穩定 (C)低頻響應差，工作點也不穩定 (D)低頻響應佳，工作點較不穩定
11.某放大電路之中頻段功率增益為 100，當輸入信號頻率降至與低頻截止頻率相同時，功率增益將變為多少？ (A) 0 (B)50 (C) 70.7(D)141.4
12.當汲極偏壓 V
DS
很小時 FET 的特性有如一個受電壓控制之線性電阻，則該控制電壓為何？ (A) V
t
（臨界電壓：Threshold voltage） (B)V
GS
(C) V
DS
(D) V
GD
13.下列何者不是理想運算放大器的特性？ (A)輸入阻抗
R
i
=∞ (B)開迴路增益
A
v
= 0 (C)頻帶寬度
BW
=∞ (D)共模拒斥比
CMRR
=∞

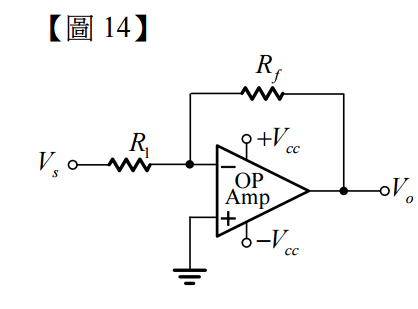

14.【圖 14】電路中 R
1
=1kΩ、 R
f
=20kΩ，V
CC
=12V ，若運算放大器的特性為理想， V
s
= 0.1V ，試求輸出電 壓 V
o
？ (A) -1.2 V (B)-2 V (C) 2.1 V(D)12 V

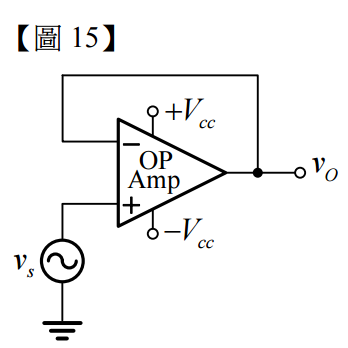

15.若【圖 15】電路中之運算放大器的特性為理想，下列敘述何者正確？ (A)是一個比較器 (B)具有很高的電壓增益 (C)具有很高的輸出阻抗 (D)是一個電壓增益為 1 的非反相電路
16.關於振盪器之敘述，下列何者正確？ (A)考畢子振盪電路是一種音頻振盪器 (B)RC 相移振盪電路是一種射頻振盪器 (C)石英晶體是利用晶體本身之壓電效應產生振盪 (D)韋恩電橋振盪電路是一種多諧振盪器
17.若將 J-K 正反器的 J、K 接在一起，其功能相當於： (A) R-S 正反器 (B)T 型正反器 (C) D 型正反器 (D)特性不變
18.一般電氣設備接地線的顏色為何？ (A)綠色 (B)黑色 (C)白色 (D)藍色

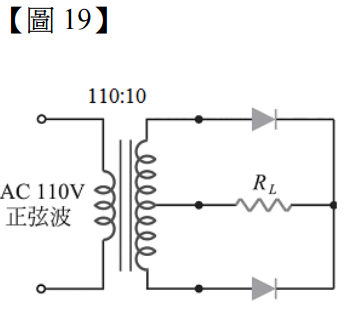

19.如【圖 19】所示電路，二極體的耐壓(
PIV
)不得小於幾伏特？ (A) 10 V (B)14.14 V (C) 20 V(D)28.28 V
20.某電晶體之 β = 100，當 I
B
= 1 mA 時 I
C
= 90 mA，問此電晶體是操作在哪個區域？ (A)工作區 (B)飽和區 (C)截止區 (D)無法判定

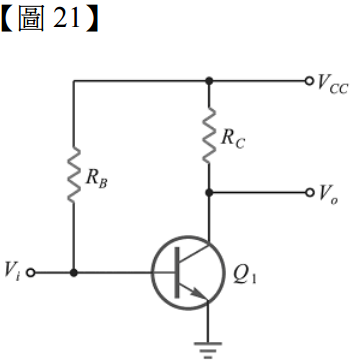

21.如【圖 21】所示，是哪一種偏壓電路？ (A)固定偏壓電路 (B)射極回授式偏壓電路 (C)電阻分壓偏壓電路 (D)集極回授式偏壓電路
22.下列哪一種偏壓電路最穩定，最不受溫度及 β 值變化之影響？ (A)固定偏壓電路 (B)射極回授式偏壓電路 (C)集極回授式偏壓電路 (D)電阻分壓偏壓電路
23.射極隨耦器屬於何種放大電路組態？ (A)共射極放大電路 (B)共集極放大電路 (C)共基極放大電路 (D)共閘極放大電路
24.下列哪一種多級放大器的耦合方式，其低頻響應最好？ (A)直接耦合 (B)
RC
耦合 (C)電感耦合 (D)變壓器耦合

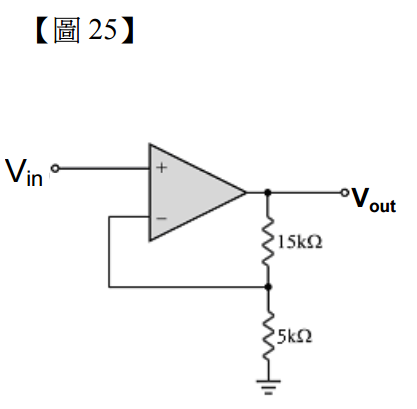

25.如【圖 25】所示，電路（OPA 為理想），電壓增益 Av=V
out
/V
in
為多少？ (A) 0.33 (B)3 (C) 4(D)20
26.某矽二極體，在溫度 25
o
C 時的逆向飽和電流為 2μA ，當溫度上升至 45
o
C 時，則逆向飽和電流變為： (A) 4 μA (B)8 μA (C) 16 μA(D)32 μA
27.下列振盪器的頻率最為穩定？ (A)石英晶體振盪器 (B)相移振盪器 (C)考畢子振盪器 (D)韋恩電橋振盪器

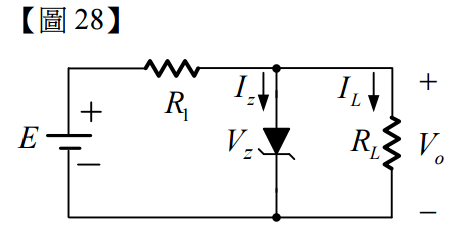

28.【圖 28】電路中
，試求電壓 Vo = ？ (A) 0.7 V (B)5 V (C) -5 V(D)9 V

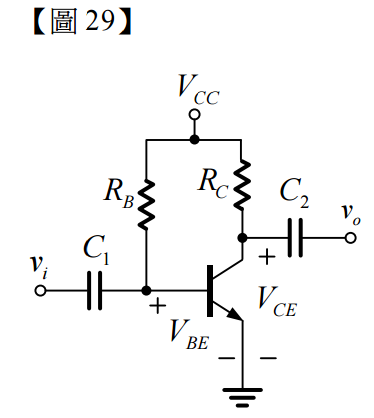

29【圖. 29】電路中電晶體之 β =120，V
BE
= 0V、V
CE (sat )
=0.3V、V
CC
=10V ，電阻器
， 試求 V
CE
（近似值）？ (A) 0.3 V (B)2 V (C) 3 V (D) 6 V
30.某差動放大器之
CMRR= 100
，差模增益
A
d
= 4000
，當輸入信號
v
1
= 55μV，v
2
= 45μV
時，則此放大 器輸出電壓
v
o
= ？ (A) 18 mV (B)22 mV (C) 42 mV(D)400 mV
31.若
A
v
表示開迴路電壓增益，β 表示回授因數，欲以此回授放大器電路來製作振盪器，設計條件應為何？ (A)必須使用正回授且迴路增益
(B)必須使用負回授且迴路增益
(C)必須使用正回授且迴路增益
(D)必須使用負回授且迴路增益
32.有一矽質二極體，已知室溫 25℃時，障壁電壓 V
T
＝0.7 V、逆向飽和 Io＝0.1 μA，若將二極體置於溫度為 55 ℃時，則下列選項何者正確？ (A) V
T
＝ 0.625V (B)V
T
＝ 0.775V (C) I
o
＝ 0.3µA(D)I
o
＝ 3µA

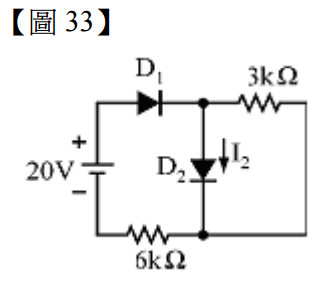

33.如【圖 33】所示，已知 D
1
、D
2
為矽質二極體，且 V
D1
＝V
D2
＝0.6V，則電流 I
2
約為多少？ (A) 1.5 mA (B)2.1 mA (C) 2.9 mA(D)3.6 mA

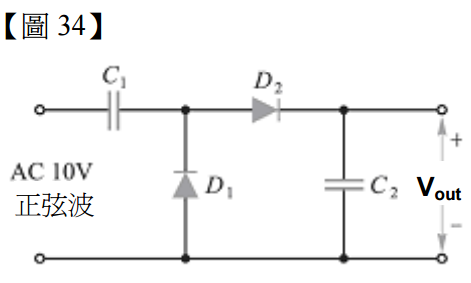

34.如【圖 34】所示電路，輸出電壓 V
out
為多少？ (A) 10 V (B)14.14 V (C) 20 V (D) 28.28 V

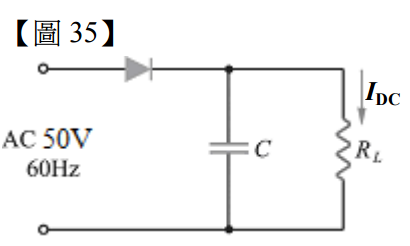

35.如【圖 35】之電路，若 I
DC
＝60 mA，希望漣波電壓限制在 V
r(p-p)
=
2 V
，則
C
的電容量至少應為多少？ (A) 141 μF (B)318 μF (C) 500 μF (D) 866 μF
36.如【圖 36】所示，已知
且 D
1
及 D
2
為理想二極體，則輸出電壓 V
o
範圍為何？ (A) -10V ~ +10V (B)0 ~ -10V (C) 0 ~ -3V(D)-3V ~ +10V
37.如【圖 37】所示，已知所有元件皆為理想特性，且 V
i
為±10V 方波，則電路輸出 V
o
範圍為何？ (A) -10V ~ +10V (B)-8V ~ +10V (C) -8V ~ +2V(D)-10V ~ +2V

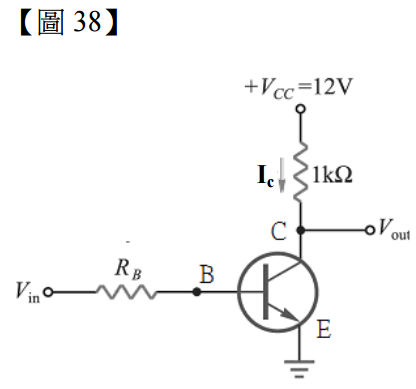

38.如【圖 38】所示電路，RB = 20 kΩ，β = 99，若矽電晶體工作於飽和區，下列敘述何者正確？ (A) V
C
＞V
B
(B)V
out
≒12V (C) V
in
≧2.4V(D)I
C
約為 12mA

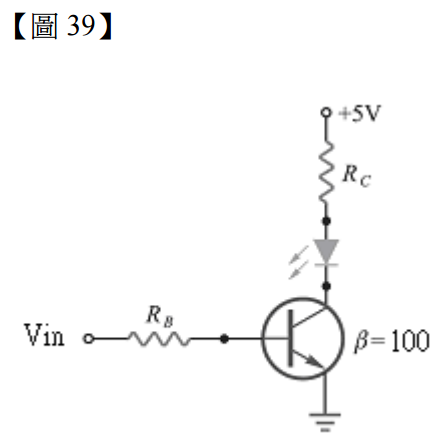

39.如【圖 39】所示之開關電路，R
B
=20kΩ，R
C
=200Ω，LED 規格：全亮電壓為 2V、電流為 15mA，電晶體飽 和時：V
BE
=0.8V，V
CE(sat)
可忽略，若欲使 LED 全亮，Vin 最低電壓為多少？ (A) 1V (B)3V (C) 3.8V (D) 5V

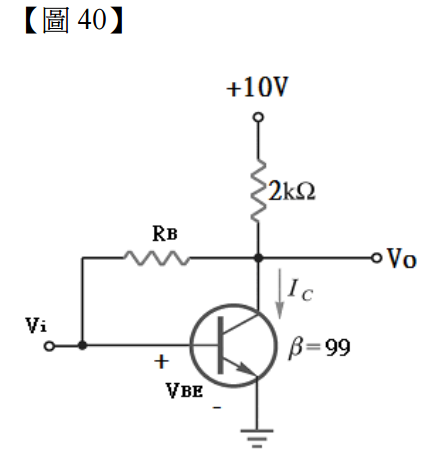

40.如【圖 40】所示電路，電晶體的 V
BE
= 0.6V、β=99，若將工作點定為 5V(V
o
= 5V)，R
B
應為多少 Ω？ (A) 112 kΩ (B)176 kΩ (C) 200 kΩ(D)386 kΩ
41.有一個兩級串接的放大電路，其電壓增益分別為 20dB 及 40dB，若 V
in
= 1mV，則 V
out
為多少？ (A) 40 mV (B)60 mV (C) 800 mV(D)1V

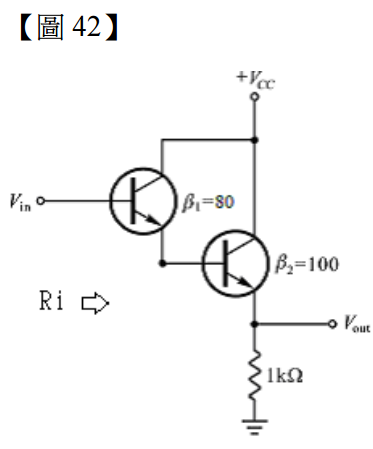

42.如【圖 42】所示之電路，其電流增益及輸入阻抗 Ri 分別約為多少？ (A) 180，100 kΩ (B)180，180 kΩ (C) 8000，8 MΩ(D)8000，10 MΩ

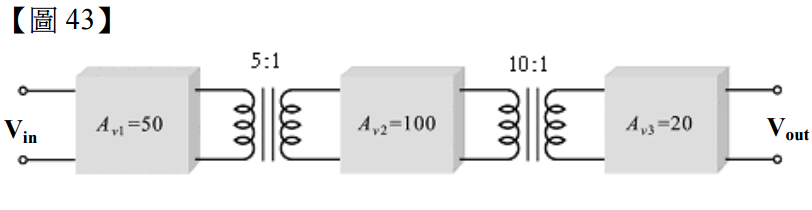

43.如【圖 43】為變壓器耦合串級放大電路，各級之電壓增益如圖所示，則此電路之總電壓增益為多少？ (A) 40 (B)170 (C) 2000 (D) 105

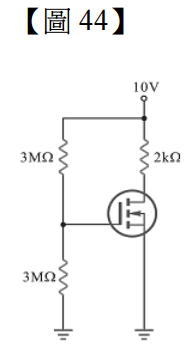

44.如【圖 44】所示電路，已知臨界電壓 V
t
= 2V，K= 0.2mA/V
2
，則汲極電流 ID為多少？ (A) 0.5 mA (B)0.9 mA (C) 1.8 mA(D)5 mA

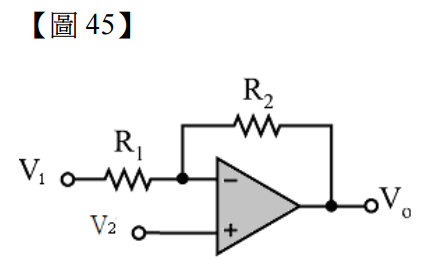

45.如【圖 45】所示（OPA 為理想），R
1
=1kΩ、R
2
=10kΩ、V
1
=500mV、V
2
= -200mV，輸出電壓 V
o
為多少？ (A) -7.2 V (B)-700 mV (C) +300 mV (D) +6.8 V

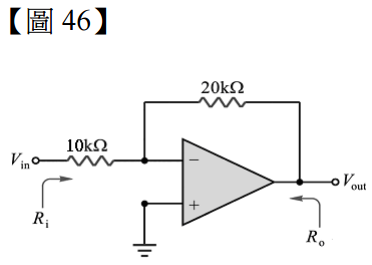

46.如【圖 46】所示電路（OPA 為理想），輸入電阻 R
i
為多少？ (A) 0 Ω (B)10 kΩ (C) 30 kΩ(D)∞Ω

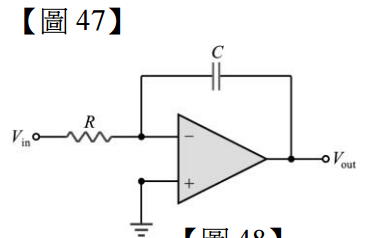

47.如【圖 47】所示，為下列何種電路？ (A)比較器 (B)反相器 (C)積分器 (D)微分器

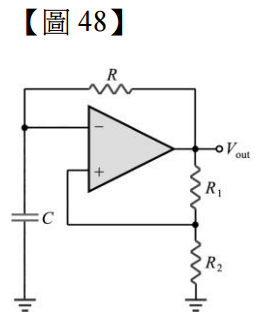

48.如【圖 48】所示電路，正常動作時，其 V
out
之波形為何？ (A)正弦波 (B)方波 (C)三角波 (D)鋸齒波
重新載圖

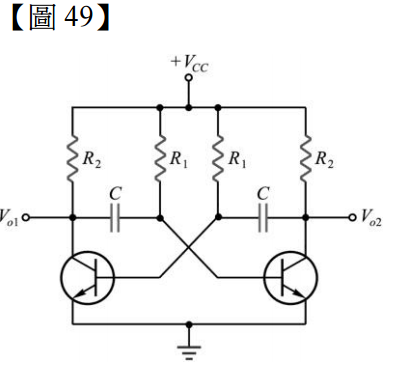

49.如【圖 49】所示之電路，R
1
=20 kΩ，R
2
=1 kΩ，C=0.01μF，其振盪頻率約為多少？ (A) 1.8 kHz (B)3.5 kHz (C) 7.1 kHz(D)71 kHz

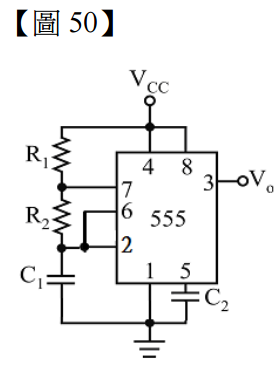

50.如【圖 50】所示電路，輸出端所得到的波形為何？ (A)正旋波 (B)三角波 (C)鋸齒波 (D)方波
