104年 - 104 原住民族特種考試_三等_土木工程：結構學與鋼筋混凝土學#32093

科目：結構學概要與鋼筋混擬土學概要 | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

【已刪除】一、圖一均勻斷面桿件 AB 長度為 L，試繪 B 點反力的影響線（Influence line），並以圖示的 xy 座標為基準，列出該影響線的方程式。（25 分）

【已刪除】二、圖二所示桁架每根桿件的斷面積皆為 A，並且使用相同的材料，其彈性模數為 E，若 F 點滾承發生向下

的不均勻沉陷，試求此時各桿件所受之力。（25 分）

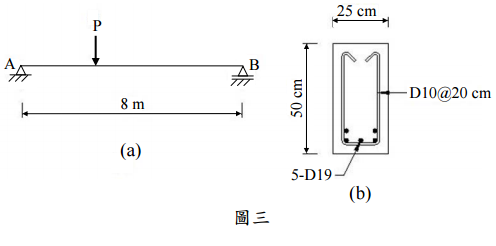

【已刪除】三、圖三(a)所示鋼筋混凝土矩形梁，於 AB 間受到 P 力的移動載重。此鋼筋混凝土梁的斷面如圖三(b)。已知混凝土

，保護層厚度為 5 cm，下緣兩層主鋼筋的層間淨距為 2.5 cm。考慮載重組合（1.2D + 1.6L）的情況下，試僅針對剪力，計算此梁能承受的最大 P 力。（25 分）

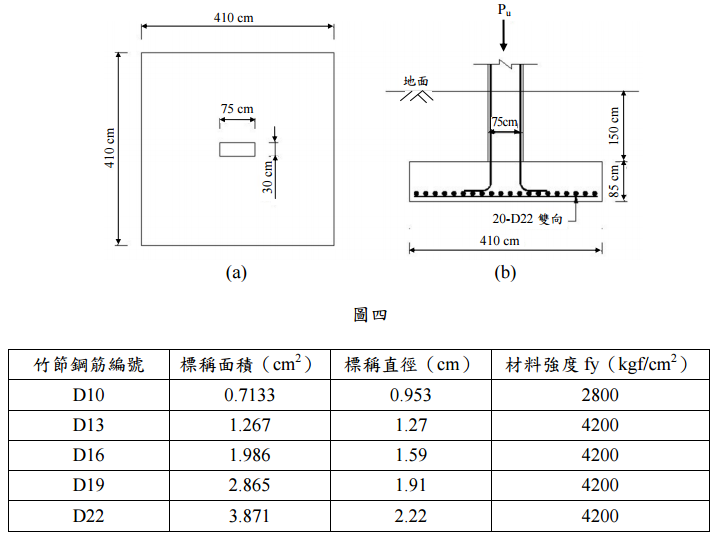

【已刪除】四、圖四(a)之獨立方形基腳邊長 410 cm，厚 85 cm，柱斷面為 30 cm × 75 cm。已知混凝土

，保護層厚度為 10 cm，由柱傳遞至基礎的設計載重為 P_u，如圖四(b)所示。試僅針對其配筋計算此基腳能承受的 P_u力。（25 分）
