所屬科目：教甄◆建築科/土木科

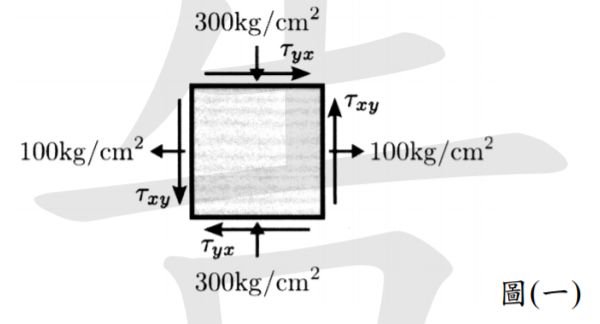

3.設某平面應力元素如圖(一)所示，剪應力τxy大小未知，若此元素在θ為 60°平面上之正交應 力為 300kg/cm2 ，試求剪應力τxy絕對值大小為何？ (A)115.47 kg/cm2 (B)173.21 kg/cm2(C)346.41 kg/cm2 (D)577.35 kg/cm2

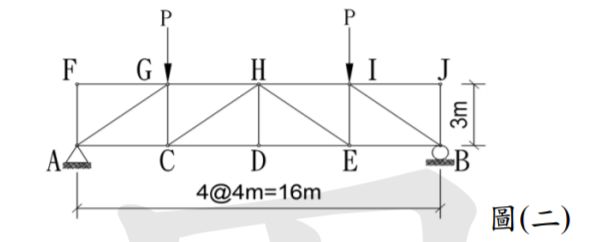

5.如圖(二)所示桁架中，試問共有幾根零桿件？ (A)十一根 (B)九根 (C)七根 (D)五根

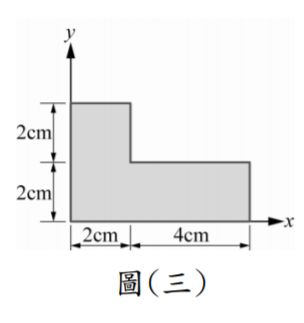

6.如圖(三)所示，有一L形之均質鋼板，試問面積形心( )位置為 (A)(3.0,1.5) (B) (2.5,2.0) (C) (2.5,1.5) (D)(3.0,2.0)。
12.假設導線各邊之方位角如下：φ AB =36°52 '，φ BC = 41°25 '，φ CD = 48°35 '，φ DE = 53°08 '。而 導線縱距閉合差為 Wy = 3m，橫距閉合差為 Wx = 4 m，則應先檢查下列哪一邊長之量距？ (A) (B)(C) (D) 。
19.如有一建築平面圖，其北方朝圖面正上方，則依 CNS11567 A1042 建築製圖之規定，如圖(五) 所示之建築立面圖為此建築物哪一方向的立面？ (A)東向立面圖 (B)西向立面圖 (C)南向立面圖 (D)北向立面圖。

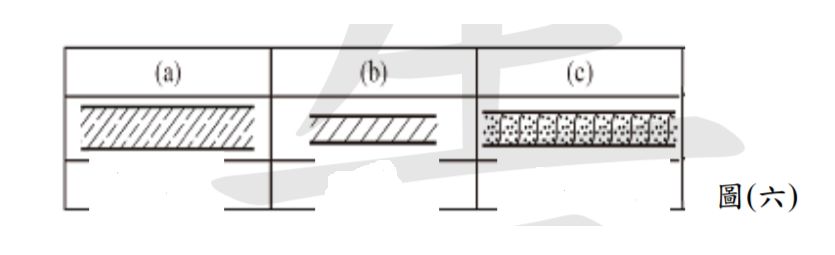

1.下列材料構造圖例符號如圖(六)所示代表為何？（6分）

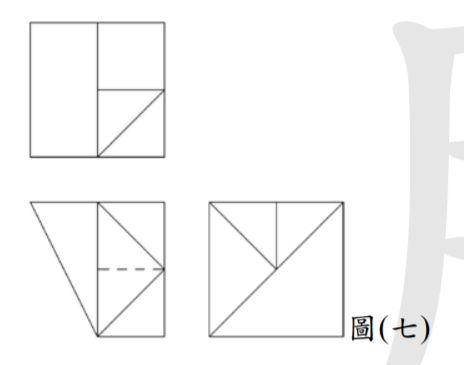

二、問答計算題(共 44 分) 1. 請利用圖(七)之三視圖，自行假設比例，繪出等角圖。（6 分）

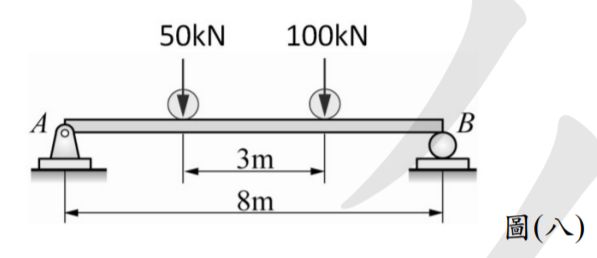

2. 某承受移動負載之簡支梁如圖(八)所示，試求此梁可能承受：(1)最大彎矩；(2)最大剪力，為 何？(4 分)

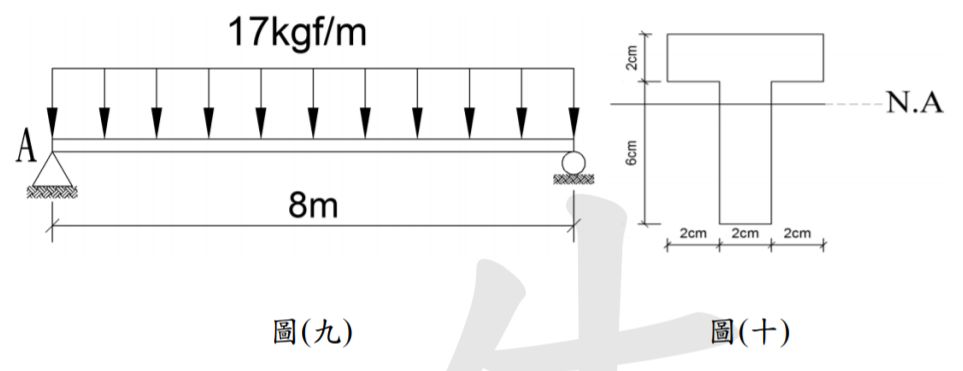

3. 一 T 型斷面梁承受均佈荷重的作用，如圖(九)圖(十)所示，試求其最大彎曲張應力及最大剪應 力為多少？（6 分）

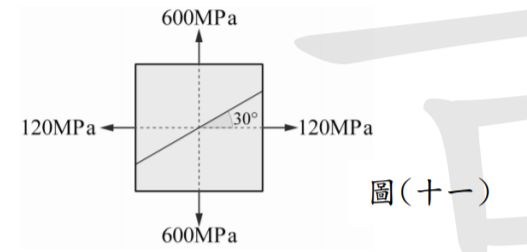

4. 如圖(十一)所示，試求30°角之斜斷面上之正交應力σn與剪應力τ。（2分）

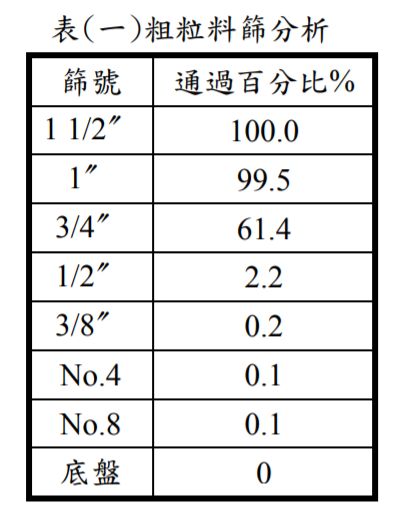

6. 有一粗粒料篩分析試驗之結果如表(一)所示，試計算其細度模數 FM？（3 分）

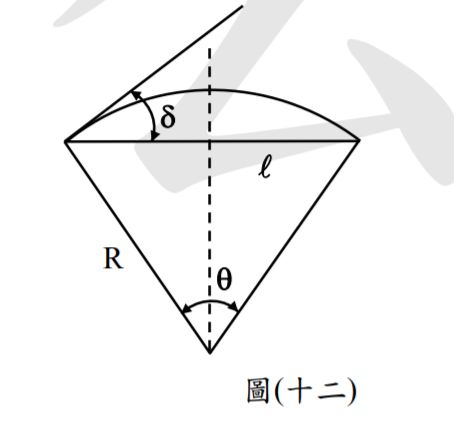

10. 如圖(十二)所示，請說明曲率半徑 R、弦長 及偏角δ之間的關係（3 分）

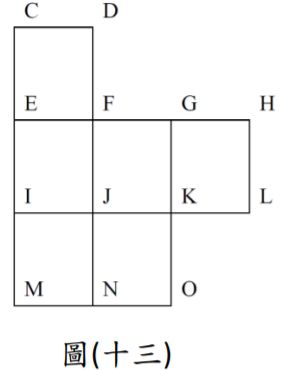

11. 利用方格水準測量，其現地如圖(十三)所示，表格(二)內為該點之高程值(單位為 m)，請問現 場的土方量為多少? 若設計高程為 24.250m 時，請問土方不足多少?挖填平衡的地面設計高程 為何? （3 分）

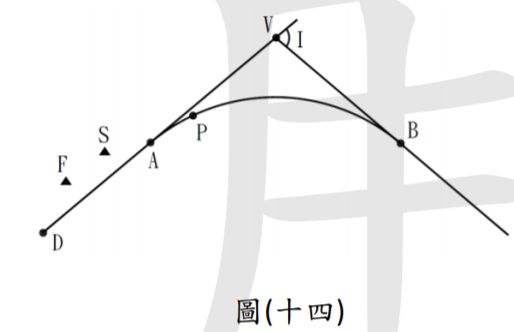

12. 單曲線中心樁坐標之計算及測設如圖(十四)所示，圖中D點在第一切線上，A點為曲線起點 (B.C.)、B點為曲線終點((E)C.)、P點曲線起點後第一個副樁，請求出曲線起點(A 點)之坐標及 第一副樁(P 點)之坐標。(單位為m，整樁為 20m) [已知條件：外偏角Ｉ＝80o 、半徑R=500m、交點V(I.P.)樁號=2K＋810、D(100.000,200.000)、 V(600.000,800.000) 、S(330.000,460.000) 、F(310.000,430.000)] （4 分）
