所屬科目：教甄◆建築科/土木科
5. ()某物體之俯視圖與右側視圖如(圖 1)所示，則其前視圖為下列何者? (A) (B) (C) (D)
15. ()鋼構造樓板剖面詳圖(圖 2)中，A 構件名稱為何？ (A) 預力螺栓。 (B) 預力鋼鍵。 (C) 火藥植筋。 (D) 剪力釘。

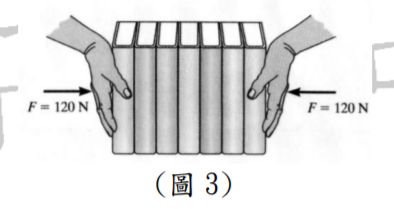

二、計算題(共計 55 分) 1.如(圖3)所示，某人欲水平拿起一疊書，以手施加F=120N之壓縮力在此疊書的 兩端。若每一本書重量為10N，手與書之間的靜摩擦係數為 ；且任 兩本書之間的靜摩擦係數為，試求此疊書可被拿起的最大冊數？ (4分)

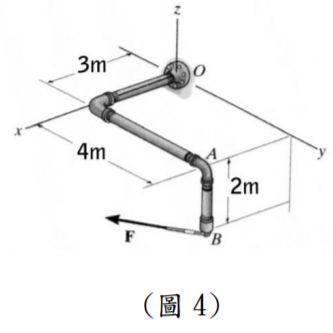

2.如(圖 4)所示，一管子上有一作用力，試求該 F 力對 O 點之力矩向量(以卡氏向量式表示)及力矩大小？(3 分)
3.如(圖 5)所示，一合成鋼結構梁 AB 段與 BC 段銷接於 B 點，A 點為固定端支承， C 點為滾支承，試繪製該合成梁之剪力圖及彎矩圖？(6 分)

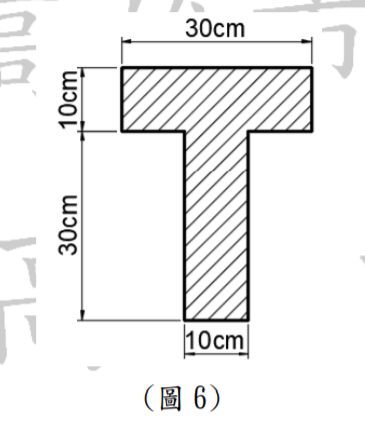

4.如(圖 6)所示，有一 T 形梁斷面，已知該斷面上之剪力為 170000kgf，彎矩為 1250kgf-m，試繪梁斷面之剪應力及彎曲應力分佈圖？(8 分)

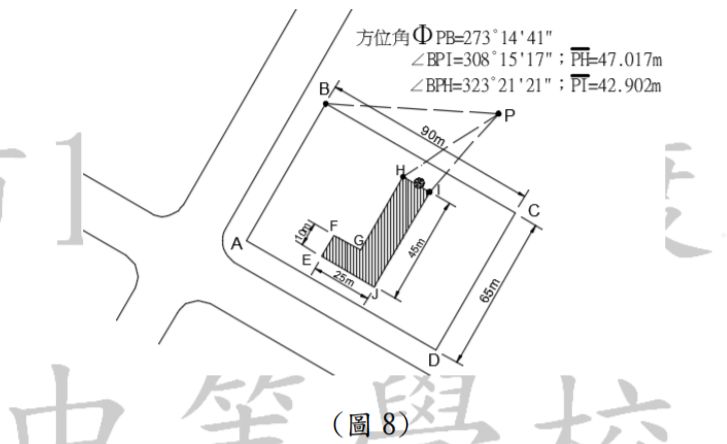

6.如(圖 8)所示，有一宗 ABCD 為矩形之土地欲進行再次開發，建築師須先進行 既有建築物之建蔽率計算，以利後續開發案之設計規畫，圖中斜線部分為既 有建築物，其中建物邊長經量距後如圖所示，建築物各邊長互為直角，而 HI 距離有障礙物無法進行直接量距。現委託測量員於 P 點架設經緯儀進行 H、I 點之角度量測，並量測 AH 及 AI 距離，其測量結果記錄於圖 2，試計算目前該 建築物於土地上之建蔽率為多少？(10 分)

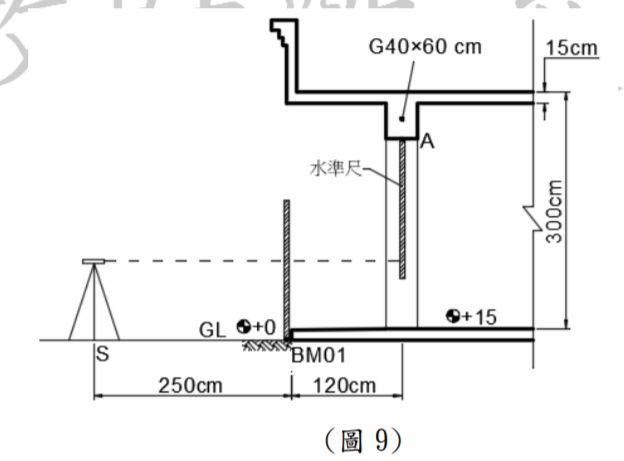

7.有一建築剖面圖如(圖 9)所示，該工程於驗收階段欲進行梁高程之查驗，測 量員於 S 位置整置水準儀，對 BM01 水準尺讀數為 1.522m，對 A 點水準尺讀 數為 1.022m，測量後儀器經檢驗時發現水準儀視準軸向上偏移 3’誤差，則 該測量讀數經視準軸誤差改正後，試計算梁底 A 點之高程並確認梁底之高程 是否符合建築剖面圖之尺寸？(8 分)

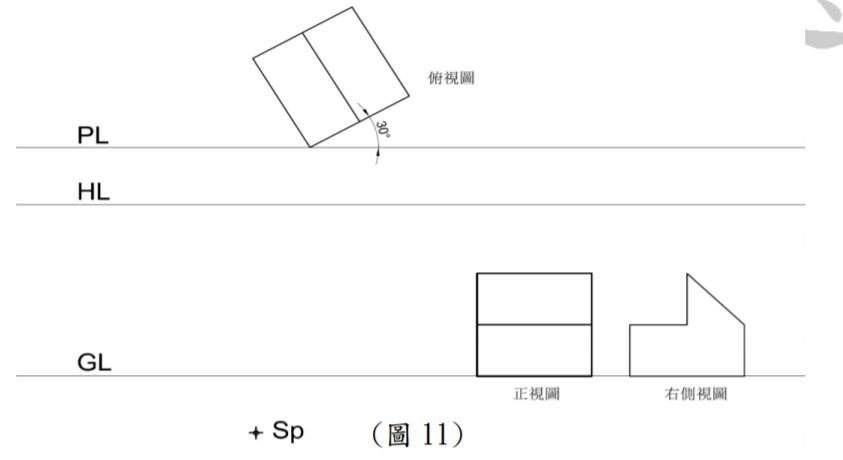

三、作圖題(共計 15 分)10.有一物體之俯視圖、正視圖與右側視圖如(圖 11)所示，請依圖中規定之投影 面、視平線與地平線之位置，用雙消點足線法繪製透視圖，並說明其繪圖步 驟。(8 分)
