105年 - 105 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#54854

科目：結構學概要與鋼筋混擬土學概要 | 年份：105年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

【已刪除】一、如圖一所示連續梁結構 A 為固接支承，C 為滾支承，B 點為鉸接。在 BC 桿件中央承受集中力 40 kN。請計算各反力並繪梁結構 A 到 C 之彎矩圖，並利用共軛梁法求出 B 垂直位移與 C 點轉角為何？（各桿件之 E、I 均相同。）（25 分）

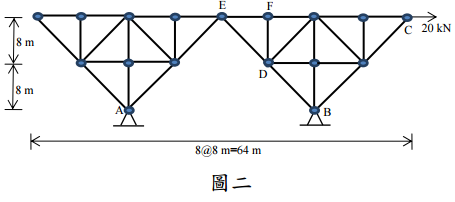

【已刪除】二、如圖二所示桁架結構在 C 點施加一水平力 20 kN。A、B 為鉸支承，整體結構可視為二子桁架在 E 點鉸接。請分析各反力與桿件 DE、EF 之內力為何？（25 分）

⑴鋼筋混凝土承受撓曲與軸力之構材中，拉力控制斷面、壓力控制斷面及過渡斷面之定義。（10 分）

⑵粗粒料標稱最大粒徑之定義以及選擇粗粒料標稱最大粒徑之限制規定。（10 分）

四、一鋼筋混凝土單筋矩形梁，跨徑 4 m，斷面寬度 b = 30.0 cm，有效深度 d = 50.0 cm，A_S = 24.4 cm²，承受一均佈靜載重（含自重）ω_D 及一均佈活載重 ω_L，若 f'_c= 280 kgf/cm²，f'_y = 4,200 kgf/cm²，E_S = 2.04×10⁶ kgf/cm²，ω_L = 1.5 ，試計算 ω_L為何？（30 分）
