【已刪除】（1）之三視圖繪製其等角透視圖， （10 分）
【已刪除】（2）之等角透視圖繪製其三視圖。（10 分）
【已刪除】（1）繪製其平面陰影、 （10 分）
【已刪除】 （2）繪製其立面 陰影。（10 分）
⑴防火門之門扇最小寬度為____ cm。
【已刪除】 ⑵建築平面圖  符號表示____ 。
【已刪除】 ⑶依 CNS 建築製圖標準，材料構造 圖例表示____ 。
⑷車道內側曲率半徑應為 ____ 公尺。
⑸ 30 mmψO.D.鐵管，O.D.符號係表示____ 。
⑹依建築技術規則規定乙種防火門窗應具備之防火時效為____ 以上。
⑺依建築技術規則規定七層建築物之第五層其陽台欄杆高度不得小於 ____ 公尺。
⑻小學校舍等供兒童使用之樓梯級高應為____ 公分以下。
⑼建築執照圖之樓地板面積計算以____ 線為準。
⑽結構圖符號"FG"表示____ 。
四、依據 CNS 建築製圖標準（11567）之規定，建築師事務所所繪製之建築圖，其圖面分 類與繪製內容必須依照一定的規範與標準繪製，以統一建築圖面之表達方式，並利 於建管單位審圖之一致性與營造廠商按圖施工方便。請就一般申請建照之請照圖說所 需圖面內容列表詳述 CNS 建築製圖標準對建築圖面之分類項目及其規定？（20 分）

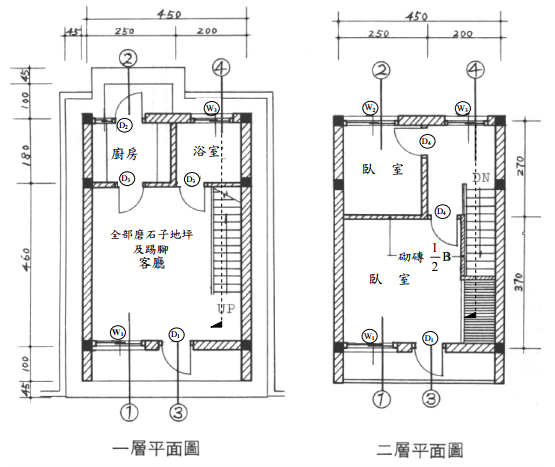

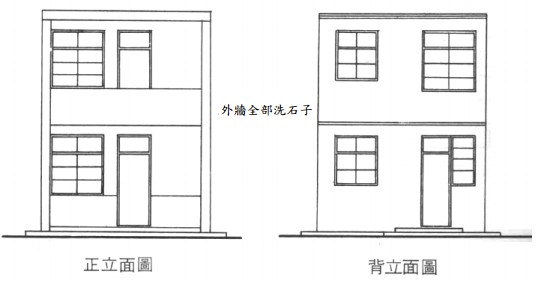

【已刪除】五、請依照以下建築平面圖與立面圖並以平面圖上所標示③處之外牆及④處之樓梯，分 別繪製其施工剖面圖（30 分） stF.L.標高為 30 cm，各樓層高度皆為 300 cm，其他 。1 未標示尺寸請自行依圖面比例以一般常理自訂，請以 1/30 比例繪製於答題圖紙上。
