105年 - 105 普通考試_電力工程、電子工程、電信工程：電子學概要#54615
科目：
電子學 |
年份：
105年 |
選擇題數：
0 |
申論題數：
11
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (11)
⑴請用二極體設計橋式整流器，畫出電路圖。（10 分）
⑵承題⑴輸入信號為正弦波，畫出橋式整流器輸出波形與輸入波形對時間的關係圖。 （10 分）
⑶承題⑴每個二極體承受的最大逆偏峰值電壓為何？（5 分）

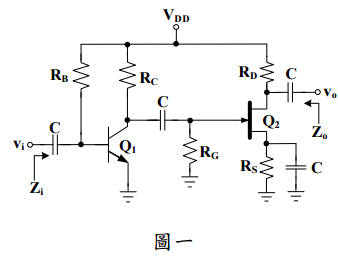

⑴求輸入電阻 Z
i
、輸出電阻 Z
o
。 （10 分）
【已刪除】 ⑵求電壓增益（A = v
o
/v
i
）（15 分） 。
⑴求輸入電阻 Z
i
、輸出電阻 Z
o
。 （10 分）
⑵求電流 I
2
、I
3
。（10 分）
⑶求電壓增益（A = v
o
/v
i
）（5 分） 。
⑴寫出 Y 與輸入 A、B、C、D 的布林代數關係式。（5 分）
⑵列出 Y 與輸入 A、B、C、D 間的真值表。 （10 分）
⑶繪出同樣功能的邏輯閘電路圖。 （10 分）
