105年 - 105 鐵路特種考試_員級_土木工程：結構學概要與鋼筋混凝土學概要#57794
科目：
結構學概要與鋼筋混擬土學概要 |
年份：
105年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
結構學概要與鋼筋混擬土學概要
選擇題 (0)
申論題 (4)
【已刪除】一、一平面桁架如圖一所示，點 A 為鉸支承，點 E 為滾支承，點 C 承受一往下垂直載重 20 kN。假設所有桿件彈性模數與斷面積乘積 EA＝10
5
kN，試求點 C 垂直位移。（25 分）

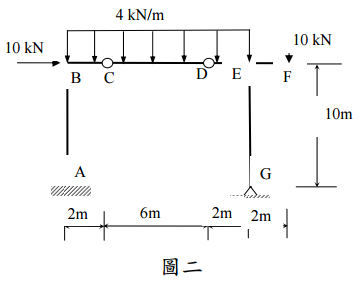

【已刪除】二、圖二為一平面構架，點 A 為固定支承，點 G 為鉸支承，點 C 及 D 為鉸接，此構架點 B 至 E 間桿件承受一垂直均佈載重 4 kN/m，點 B 承受一水平集中載重 10 kN，點 F 承 受一垂直集中載重 10 kN。試求各支承反力，並繪出各桿件之剪力及彎矩圖。（25 分）
【已刪除】三、一跨徑 6 m 之簡支鋼筋混凝土單筋梁，承受一均佈靜載重（含自重）wD＝2.5 tf/m 及一 均佈活載重 wL。此梁斷面為矩形，寬 b＝30 cm，有效深度 d＝50 cm，混凝土抗壓強度
＝280 kgf/cm
2
，鋼筋降伏強度 f
y
＝4200 kgf/cm
2
，拉力鋼筋總面積 As＝20.28 cm
2
。試 計算此斷面之設計彎矩強度ϕM
n
，並求此梁所能承受之最大均佈活載重 w
L
。（25 分）
【已刪除】四、一矩形斷面鋼筋混凝土梁，寬 b＝35 cm，有效深度 d＝54 cm，混凝土抗壓強度
＝210 kgf/cm
2
，採用 D13 鋼筋作為垂直剪力筋（鋼筋降伏強度 f
y
＝2800 kgf/cm
2
， 每根鋼筋面積 Ab＝1.27 cm
2
）。若臨界斷面設計剪力 V
u
＝30 tf，試求此斷面剪力筋最 大間距，並檢核此間距是否合乎現行規範規定。（25 分）
