108年 - 108年教育部受託辦理公立高中職教甄建築科試卷#76064

選擇題 (25)

1. 依CNS之規定，硫酸鈉試驗方法是用以測試粒料之： (A)磨損率 (B)空隙率 (C)化學健性 (D)物理健性。

2. 已知一混凝土配比設計採用之水灰比為0.54，若每單位體積(1m³)之混凝土中使用6包水泥(每包50kg)，則每立方公尺混凝土的拌合水用量為： (A)162kg (B)182kg(C)13200m³ (D)18200m³。

3. 一般所稱之青銅，是下列哪種合金？ (A)銅鋁合金 (B)銅鋅合金 (C)銅錫合金 (D)銅鐵合金。

4. 有關木材、焦油與瀝青特性之敍述，何者錯誤？①瀝青之氣味較焦油刺激。②焦油之斷面為黑色有光澤，瀝青為黑色無光澤。③瀝青較無毒性，焦油則毒性強。④瀝青的黏結力較焦油強。⑤木材之收縮與其方向性有關，弦向收縮大於縱向收縮。⑥含水量在纖維飽和點(FSP)以下者稱為生材。(A)①②③⑤ (B)③④⑥ (C)①③⑤⑥ (D)①②⑥

5. 繪製鋼筋混凝土構造建築之平屋頂剖面圖時，下列敘述何者不正確？ (A)五皮油毛氈必須於屋頂層結構樓板的上方塗布 (B)洩水的箭頭方向係指向屋頂高程比較低的地方 (C)樓板的結構厚度不包含保護層與粉刷層的厚度 (D)高壓水泥磚的位置必須在瀝青防水層的下方。

6. 某一錐度為1：5的圓錐構件，長度為200mm，若較大端半徑為30mm，則較小端直徑為何？ (A)10mm (B)20mm (C)30mm (D)40mm。

7. 有關CNS3 B1001與11567工程字之規範標準與線條繪製原則，下列敘述何者正確？ ① 工程製圖規定中文字法以採用印刷鉛字中之仿宋字體為原則。2 中文字法長形的字寬為字高的3/4，筆劃的粗細約為字高的1/10。③ CNS建築製圖手寫字體規格(含中文、羅馬字母與阿拉伯數字三者)，共分11種規格大小。④ 當各種線條重疊時，其優先順序為粗實線→虛線→尺度線→中心線。⑤ 兩平行虛線相距甚近時，兩虛線之間隙應對齊；但兩平行虛線間有中心線時，兩虛線之間隙應錯開。6 工程製圖之標題、圖號，若為A4圖紙規格，其中文字最小字高為5 mm，英文字母最小字高5mm。7 CNS 建築製圖中，建築線為雙點鏈線；地界線為單點鏈線。 (A)① 267 (B)③ ⑤ 7 (C)③ 6 (D)④7 。

8. 如下圖所示，兩物體由一桿件所分隔，桿重略不計，若水平與 800kg 之 A 物體間摩擦係數為 0.2，斜面光滑，B 物體重 1000kg，欲使 A 物體開始向右運動所需 P 力大小為何？ (A)1066kg (B)1126kg (C)1366kg (D)1546kg。

9. 有一正方形平面，每邊長為 2a，其對底邊軸之迴轉半徑為何？ (A) a (B) a (C) a (D) a。

10. 一均質等方向性且受力在彈性範圍內之梁，其荷重、剪力與彎曲力矩之關係，下列敘述何者不正確？ (A)梁只承受均佈荷重時，其剪力圖為一水平直線 (B)梁承受彎矩荷重處，梁之剪力圖不會受彎矩影響 (C)梁之任兩斷面彎矩差值，等於此兩點間之剪力圖面積 (D)梁之彎矩圖斜率，等於剪力值的大小。

11. 有一鋼板原為平直薄板，長為30cm，寬為3cm，厚度為0.1cm。現將其壓於半徑R=50cm之圓弧面上，材料仍保持線彈性，如右圖所示。則鋼板薄梁之最大應變為何？ (A)0.001 (B)0.002 (C)0.003 (D) 0.004。

12. 如下圖所示，一 10cm 之正方形斷面短木柱，承受 5000kg 之壓力時，在斜截面 nm 上之垂直應力σ_n及剪應力τ為何?(A)(B)(C)(D)

13. 如下圖所示，兩光滑圓筒，半徑為 15cm，以一繩繫之並掛於無摩擦之滑輪上，A 重 50kg，B 重 20kg，則繩之張力為多少？ (A)16kg (B)32kg (C)38kg (D)42kg。

14. 觀測值的標準誤差(中誤差)，其概念是： (A)代表一組觀測值的最大誤差 (B)代表一組觀測值的平均誤差 (C)代表一組觀測值中各觀測值的誤差 (D)代表一組觀測值取平均後的誤差

15. 電子測距儀之加常數改正是用來改正： (A)氣壓誤差 (B)溫度誤差 (C)濕度誤 (D)零點誤差。

16. 在GPS衛星精密定位測量的資料處理中，常採取觀測量二次差分方式為之，其目的是為消除： (A)軌道誤差 (B)多路徑效應誤差 (C)電離層誤差 (D)衛星及接收儀時錶誤差。

17. 自動水準儀是藉何種裝置而完成自動水平？ (A)傾斜螺旋 (B)平行玻璃 (C)符合水準器 (D)補償器。

18. 距離交會定位測量中，用以計算邊長對應之角度係使用： (A)餘弦定律 (B)正弦定律 (C)正切定律 (D)倍角公式

19. 有關材料性質之敘述，下列何者錯誤？①材料硬度值越大，其對外加作用力之變形抵抗能力越強。②比重較大之材料，熱傳導率相對較小③ 材料承受一固定施加應變作用時，內部產生之抵抗應力，隨時間增加而降低現象稱為潛變。④ 金屬材料在空氣中易氧化成氧化物，導致喪失其強度、延展性等性能，稱為腐蝕，腐蝕屬於材料化學性質。⑤ 消音性能取決於材料對聲波之透過損失。⑥材質越緻密的材料吸音能力越好。 (A)①②④ ⑤ (B)①③ ⑥(C)②③ ⑥(D)②③⑤

20. 下列有關材料性質的比較與敘述，何者錯誤？①混凝土材料之韌性較鋼鐵材料小。②鋼鐵材料之展性較混凝土材料大。③ 鋼鐵材料之彈性模數較混凝土材料大。④ 混凝土材料之剛性較鋼鐵材料大。⑤ 高碳鋼是金屬材料之一種，為建築工程常用之韌性材料。⑥材料受外力作用時，僅產生微小變形即破壞者表示其韌性較差7 材料應力-應變圖曲線下方面積大小可視為強度的指標。 (A)①③ ④ ⑤ (B)①③ 7 (C)②④ ⑥7 (D)④ ⑤7

21. 以下水硬性水泥之特性敘述，何者錯誤？①飛灰水泥之比重小於普通波特蘭水泥。② 高鋁水泥主要原料為礬土，有高早強及高抗硫之特性，屬於特殊水泥。③ 添加石膏主要為抑制矽酸三鈣之反應，避免凝結過速。④ C3A含量過多時會發生「假凝」之現象。⑤ C2S及C3S為水泥強度之主要來源。⑥水泥中含有CaO易溶於水中而隨水流出，形成所謂的「白華」。 (A)①④ ⑤ (B)③ ④ (C)②④ ⑥(D)②○

22. 有關建築立面圖繪製原則與注意事項，下列敘述何者不正確？ (A)地盤(GL)下的構造物不用畫在立面 (B)繪製比例尺為1/200時，門窗僅需繪出框架輪廓即可 (C)地界線、建築線、外牆粉刷線皆可於同一張立面圖表達 (D)施工用的立面圖應詳示內牆裝修材料的符號與名稱

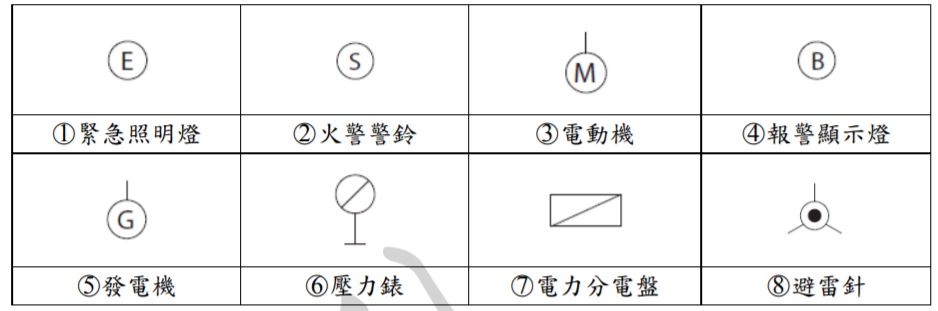

23. 依據CNS11567 A1042規範，下表中建築相關設備符號哪幾個代表意義錯誤？ (A)1 ②⑤ (B)②④7(C)①③④⑤ (D)②④⑥7。

24. 如右圖所示，有一廟中圓柱，因地震而裂開，今欲以一鋼板加以圈束，以防止此柱繼續裂開。已知此柱直徑為80cm，鋼板斷面厚1cm 、寬30cm，彈性模數為2.0 × 106kg/cm²，試求欲將此鋼板彎曲以圈住此柱之外圍，須施加多大的彎曲力矩?(A)250kg-m(B)500kg-m(C)1000kg-m(D)1250kg-m。
