所屬科目：1.電路學 2.電子學

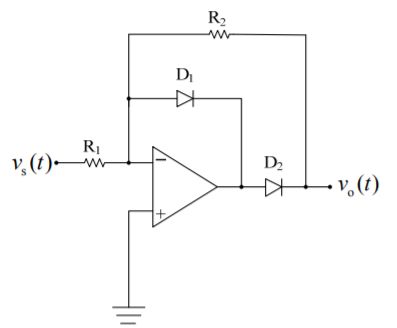

一、由一個二極體串接一個電阻器形成一個傳統的半波整流器，如果考慮二極 體的切入電壓，傳統的半波整流器的二極體要換上超級二極體才能消除切 入電壓產生的誤差，請詳細說明換上超級二極體以消除切入電壓產生的誤 差之原理。此外，若以下圖之電路來作為半波整流器，請說明其操作原理， 同時說明此電路和前述包含超級二極體之半波整流器比較，其優點為何？ （25 分）

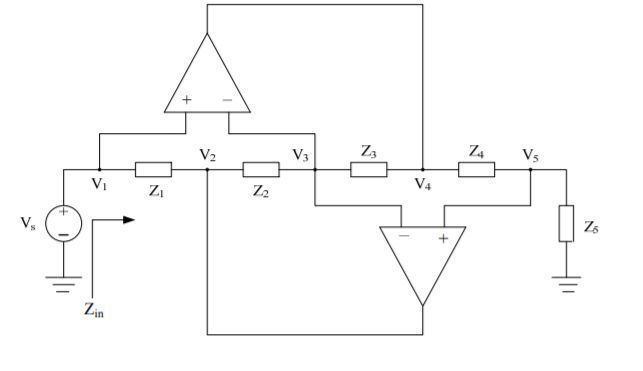

二、試以迴路分析法求解下面運算放大器電路的輸入阻抗。（25 分）

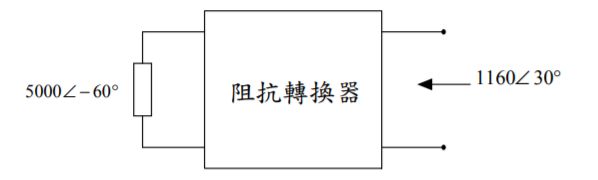

三、試設計一個沒有實功率耗損的阻抗轉換器，將一個阻抗為 5000∠ − 60° Ω 轉換為1160∠ 30° Ω 。（25 分）

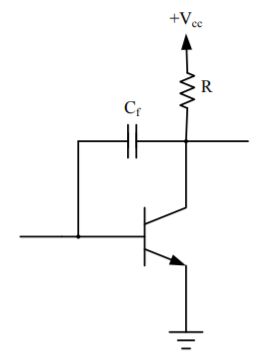

四、試分析下圖的電晶體電路，並說明此電路如何用作頻率補償之用。（25 分）
