108年 - 108 原住民族特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#79046

科目：結構學概要與鋼筋混擬土學概要 | 年份：108年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

一、已知一單鋼筋矩形梁，梁寬 b =30 cm，梁深 h = 50 cm，有效深度 d = 43 cm，配置 4 支 D29 拉力鋼筋（A_b = 6.47 cm² ），混凝土強度 f’_c= 280 kgf/cm² ，鋼筋降伏強度 f_y= 4200 kgf/cm² ，試求此梁之計算彎矩強度 M_n、最大及最小鋼筋比。（25 分）

二、一簡支矩形梁，淨跨距 6 m，承受設計載重 15 tf/m，梁寬 b =40 cm，梁深 h = 60 cm，有效深度 d = 53 cm，配置 6 支 D32 拉力鋼筋（d_b = 3.22 cm， f_y = 4200 kgf/cm² ）及 D13 剪力筋（d_b = 1.27 cm，f_y = 2800 kgf/cm²），試求此梁需配置剪力鋼筋之範圍及距離支承 1 m 處之剪力鋼筋間距。採用混凝土強度 f ’_c = 280 kgf/cm² 。（25 分）

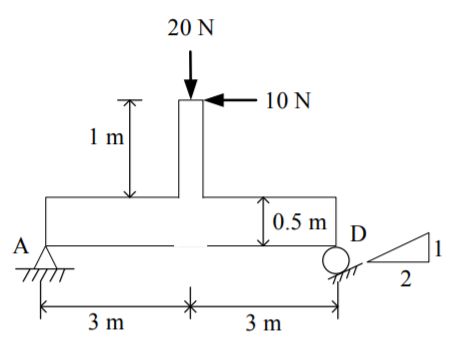

三、如圖所示之簡支梁，試求 A、D 兩支點反力。（25 分）

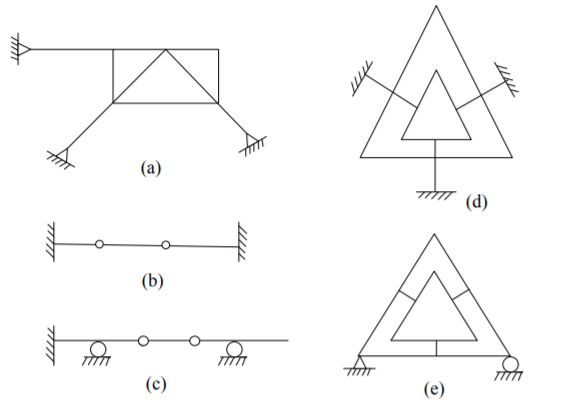

四、請判斷下圖中各結構物為穩定或不穩定，若為穩定，則其為靜定或靜不定，並說明靜不定度為何；若為不穩定，請說明原因。（25 分）
