108年 - 108 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#77552

科目：結構學概要與鋼筋混擬土學概要 | 年份：108年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

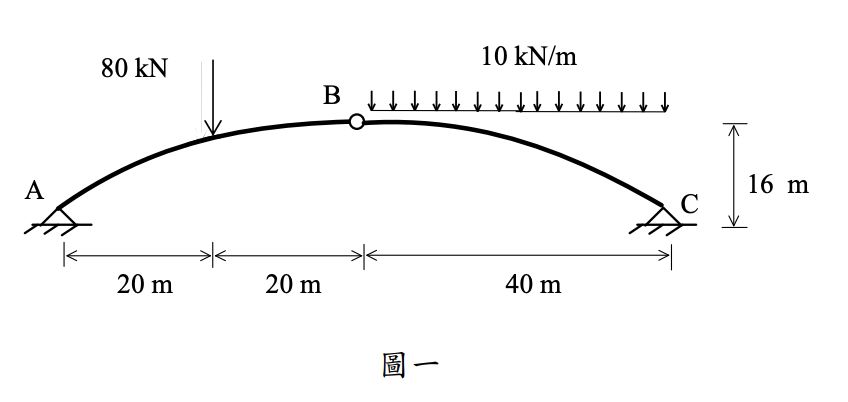

一、如圖一所示具有三鉸之結構，試求出支承 A 與 C 之反力及接合處 B 之內力。（25 分）

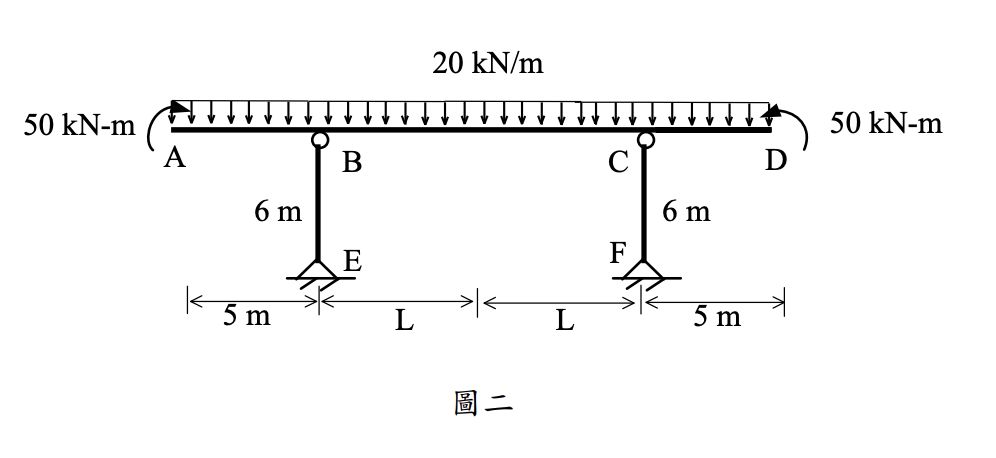

二、如圖二所示之梁，已知最大正彎矩為最大負彎矩量值的 4 倍，試求 L 長度為何？註：正彎矩之定義為造成梁斷面底部產生拉應力者。（25 分）

三、有一鋼筋混凝土梁，梁寬 b=35 cm，有效梁深 d=53 cm。梁斷面承受設計彎矩 Mu= 60 tf-m，配置 6 支 D29 拉力鋼筋。混凝土 fc′ =350 kgf/cm²，鋼筋降伏強度 f_y=4200 kgf/cm²。一支 D29 鋼筋截面積為 6.47 cm²。試檢核此斷面配置的拉力鋼筋是否符合設計規範之規定。（25 分）

四、有一矩形斷面鋼筋混凝土梁，梁寬 b = 30 cm，有效梁深 d = 56 cm。此梁承受設計剪力 Vu=36 tf。混凝土 fc′ =280 kgf/cm²，剪力鋼筋 fyt=2800 kgf/cm²。使用 D13 矩形閉合鋼筋為剪力鋼筋，一支 D13 鋼筋之截面積為 1.27 cm²。試計算剪力鋼筋的間距。（25 分）
