109年 - 109 地方政府特種考試_三等_電力工程、電子工程：電子學#94909

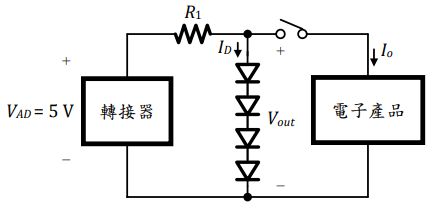

一、有一位電子工程師遺失了3 V 穩壓器，但找到一個5 V 轉接器，於是他決 定應用電子學知識去建構如下圖的電路，其中四個在順向偏壓下相同的 二極體可以產生輸出電壓。當未接上電子產品時，使用電阻 R₁ =200 Ω可以使得電壓，請求出二極體的逆向飽和電流為何？然後，接入電子產品，供應消耗電流I_o = 8 mA，則此時輸出電壓和二極體電流為何？二極體特性：電流，其中為導通 電壓和。（25分）

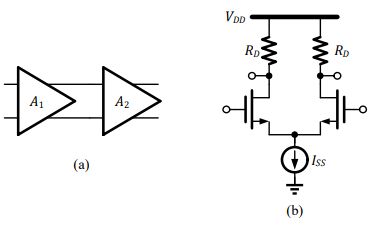

二、前端放大電路由二級串接的放大器所組成，如圖所示；假設此二級放大 器是由相同的 NMOS 差動對電路設計，如圖所示，請依照題意設計此電 路。此 NMOS 差動對電路具有電壓增益為8且功率消耗為2.7 mW，且第一 級輸出信號必須滿足第二級放大器的1.5 V 輸入共模（common-mode）準位。 請設計此電路所需參數：偏壓電流、電阻RD 和電晶體尺寸W/L為何？電源供應電壓= 1.8 V，電晶體參數特性： λ = 0，電壓和電流關係式：。 （25分）
