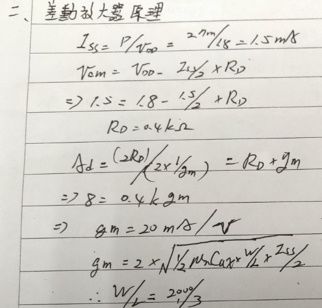

二、前端放大電路由二級串接的放大器所組成,如圖所示;假設此二級放大 器是由相同的 NMOS 差動對電路設計,如圖所示,請依照題意設計此電 路。此 NMOS 差動對電路具有電壓增益為8且功率消耗為2.7 mW,且第一 級輸出信號必須滿足第二級放大器的1.5 V 輸入共模(common-mode)準位。 請設計此電路所需參數:偏壓電流、電阻RD 和電晶體尺寸W/L為何?電源供應電壓= 1.8 V,電晶體參數特性: λ = 0,電壓和電流關係式:。 (25分)
