110年 - 110 原住民族特種考試_三等_土木工程：結構學與鋼筋混凝土學#101093

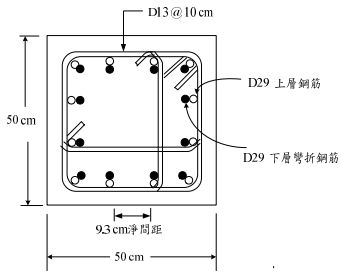

二、下圖之耐震柱之鋼筋比約 3%，試設計其抗拉搭接長度，並請說明規範對耐 震柱縱向搭接鋼筋面積與配置之要求。已知混凝土強度 f '_c = 280 kgf/cm²， D13，d_b = 1.27 cm，A_b = 1.27 cm²，f_y = 2800 kgf/cm²；D29，d_b = 2.87 cm， A_b = 6.47 cm²，f_y = 4200 kgf/cm²。（25 分）

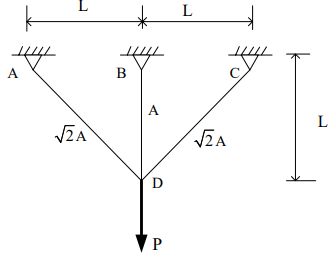

三、有一三桿桁架，桿件 AD、BD 及 CD 之斷面積分別為A、A 及 A， E 為材料之彈性模數，試求各桿件在載重作用下之作用力。 （25 分）

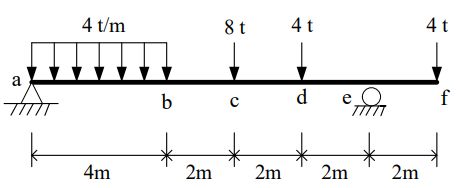

四、試繪圖示梁結構在載重作用下之剪力圖及彎矩圖，並標示最大剪力及彎 矩大小及位置。（25 分）
