110年 - 110 高等考試_二級_電子工程：電路分析#101936

科目：電路分析 | 年份：110年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電路分析

選擇題 (0)

申論題 (8)

(一)本電路屬於何種濾波器？（5 分）

(二)615ababcee231.jpg=？（10 分）

(三)如果615abad89a77c.jpg = 2cos2t V，Vo(t) =？（10 分）

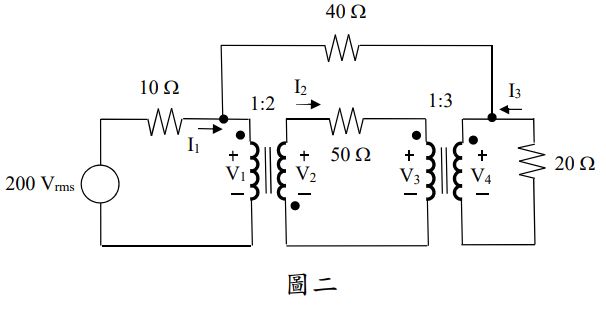

二、在圖二電路中，試求解 20Ω電阻之平均功率消耗？（25 分）

(一)615abb1da6b60.jpg=？（10 分）
(二)震盪頻率 fo =？（10 分）
(三)為了維持震盪條件，R1 與 R2 之關係為何？（5 分）

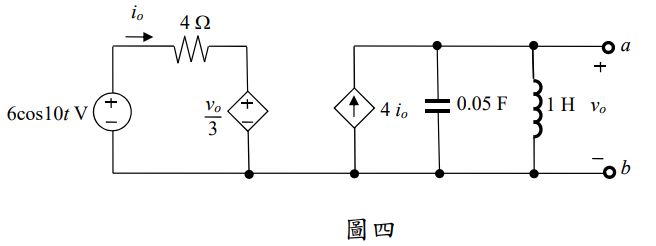

四、在圖四電路中，試求解 a-b 兩端之戴維寧等效電路？（25 分）
