111年 - 111 原住民族特種考試_三等_土木工程：結構學與鋼筋混凝土學#110634

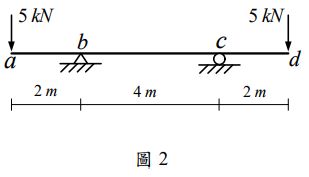

二、如圖 2 所示梁桿件， b 點為鉸支承， c 點為滾支承， a 點及 d 點承受垂直集中載 重 5 kN ， 桿件有相 同之彈性模數 E 與慣性矩 I ， 且 EI = 1000 kN - m ² 。畫剪力圖、彎矩圖及求 c 點轉角。

三、如圖 3 所示混凝土矩形梁，梁寬 b = 40 cm，有效深度 d = 53 cm，配置 D13 垂直肋筋 ， 單根 D13 鋼筋面積 1.267 cm ² ， 鋼筋降伏強度 = 2800 kgf cm ²，混凝土抗壓強度 = 210 kgf / cm ²。當梁斷面承受之 設計剪力Vu  36 tf ，求符合規範要求的箍筋間距。

參考公式：

四、正方形斷面鋼筋混凝土柱，斷面 40 cm × 40 cm ，如圖 4 所示，混凝土抗 壓強度 = 280 kgf / cm ² ，配置 4 根 D 25 鋼筋，單根 D 25 鋼筋面積 5.067 cm ² 、降伏強度 =4200 kgf cm ² 。求無偏心載重下之軸壓力計算 強度 P₀ 。

 參考公式：
