所屬科目：電工學(電工原理)
一、交流穩態電路如下圖所示，電源電壓相量式= 200∠0°V （有效值），負載電阻=20Ω。計算負載端電壓、負載電流及負載電阻 RL 消耗功率。

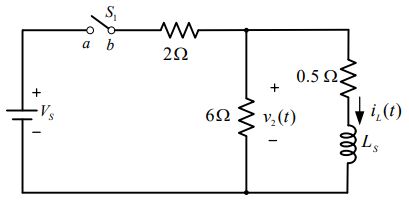

二、直流電路如下圖，直流電壓Vs=12V、電感 Ls=200mH 。當開關 S1 閉合前電感 Ls 電流為零。當時間為零（ t = 0 ）開關 S1 閉合，即 a、b 兩點短路，計算時間 t > 0 的電流時間函數、電壓時間函數v2(t) 及電路穩態時電感Ls儲存能量。

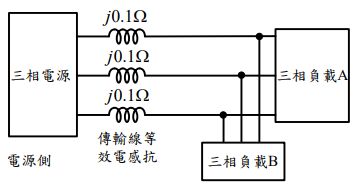

三、某三相平衡系統的電源、負載及傳輸線等效電感抗組成系統如下圖，負載端線電壓為 440 V（有效值），三相負載 A 的總實功率為 200 kW、功率因數為 0.8 落後，三相負載 B 的總視在功率為 120 kVA、功率因數為0.9 領前。計算電源側線電壓、電源側功率因數。
(一)當激磁埸電流為 8 A，外加電樞端電壓為 52 V，轉速為 450 轉/分，計算其電樞電流及電磁轉矩。
(二)當激磁埸電流為 6 A、外加電樞端電壓為 120 V、電樞電流為 8 A，計算轉速及電磁功率。

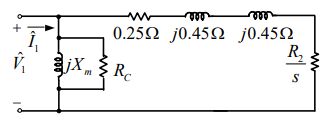

五、某台三相、Y 接、6 極、線電壓為 380 V（有效值） 、60 Hz 的鼠籠式感應電動機，每相等效至定子的近似等效電路如下圖， R2= 0.2Ω、每相等效磁化電抗=j 20Ω、每相等效鐵損電阻=200Ω，s 為滑差率。此電動機操作於額定電壓、頻率，其轉子導體的電流頻率為 2 Hz，計算電動機的轉速、電磁轉矩、輸入總實功率及總虛功率。
