所屬科目：電工學(電工原理)
一、一台三相馬達在 0.707 滯後功因下，自 220 V 三相交流電源汲取 20 kVA 功率，倘擬於馬達端子間跨接電容器組來提升功因至 0.90 滯後，試求所需電容器組之 kvar 值，並比較跨接電容器組前後之馬達線電流值。 （25 分）
二、某額定值 10 hp，220 V 分激式直流馬達，其電樞電阻與場電阻分別為 0.25Ω與 220Ω，設於 220 V 直流電源供應下汲取 40 A 負載電流且總旋轉損耗為 450 W，試求該馬達效率值。（25 分）
三、有一額定 15 hp，460 V/60 Hz，1728 rpm 三相四極感應電動機，提供額定輸出功率予連結至其軸上負載，設電動機之風阻與摩擦損耗合計為 750 W，試求其轉子銅損（Rotor copper loss）為多少 W？（25 分）

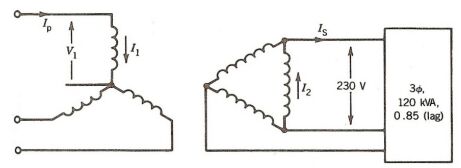

四、設由三台 50 kVA，2300 V/230 V，60 Hz 單相變壓器，接成下圖所示之 4000 V/230 V 三相變壓器組，各變壓器低壓側等效阻抗為 0.012 + j 0.016 Ω， 設該三相變壓器欲供電 230 V，120 kVA 予一功因 0.85 滯後之三相負載， 試求其初級側所需之線對線電壓值。 （25 分）
