95年 - 095年交通事業港務人員升資、95年警察人員升官等電機工程(員級晉高員級)#38846
科目：
電力系統 |
年份：
95年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電力系統
選擇題 (0)
申論題 (9)
⑴總負載實功率及虛功率，總負載功率因數。 （10 分）
⑵須幾 µF 的電容器與負載並聯以改善總功率因數為 0.9 滯後。 （10 分）
二、某三相 60 Hz 架空輸電線長 120 公里。每相每公里之電阻為 0.12Ω，電感為 1.0 mH 及電容為 0.006 µF。受電端接一三相 Y 接負載其功率為 80 MW，功率因數為 0.8 滯 後，電壓為 135 kV。試以標稱 π（nominalπ）等效電路求送電端之電壓。（20 分）

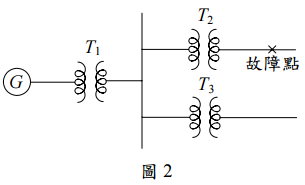

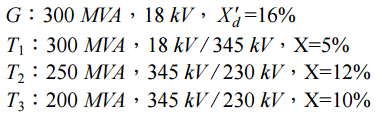

【已刪除】三、如圖 2 所示為某電力系統之單線圖，其各部份組件之額定值如下：

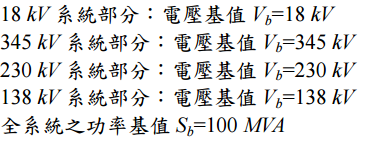

今發電機 G 之實際運轉電壓為 20 kV，且於故障點發生三相對稱短路故障，試求故 障點的故障電流的 pu 值及安培值各為多少？ 又基值之選定為：
（20 分）
四、某三相系統其三個相電壓分別為 V
a
=6200∠0°V，V
b
=6400∠100°V，V
c
=6600∠-110°V， 試求其序電壓（sequence voltages）。 （20 分）
⑴輸電線換位（transposition of lines）
⑵電壓控制匯流排（voltage control bus）
⑶經濟調度（economic dispatch）
⑷臨界清除角（critical clearing angle）
