96年 - 96年專門職業及技術人員高等建築師、技師、法醫師暨普通記帳士、96年第二次高等暨普通消防設備人員、普通不動產經紀人結構工程技師#37117

科目：技師◆材料力學 | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：技師◆材料力學

選擇題 (0)

申論題 (4)

【已刪除】一、有一桁架如圖一所示，所有桿件之楊氏係數 E、慣性矩 I、橫斷面面積 A 及熱膨脹係數α均相同。假設桁架組裝完成後 BD 桿溫度上升∆T度，而 AD 及 CD 桿溫度不變，如欲避免 BD 桿挫屈，試求∆T之最大值。（25 分）

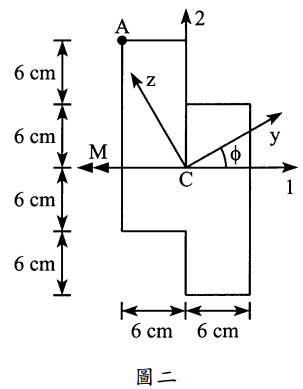

【已刪除】二、有一斷面不規則樑受到 M 之彎矩如圖二所示。假設 A 點之正向應力（normal stress）不能超過 20 MPa，試求 M 之最大值及中性軸與 1 軸之夾角。（30 分）提示：

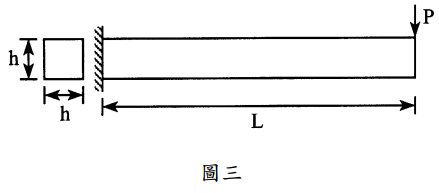

【已刪除】三、有一斷面為正方型之懸臂樑於自由端受到一集中載重 P 如圖三所示。假設此樑由理想彈塑性材料組成，且降伏應力為 σ_y = 200 MPa。如樑斷面邊長 h = 20 cm，且 L = 3 m。試求 P 力之極限值。（20 分）

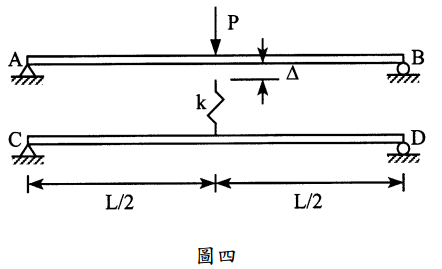

【已刪除】四、二簡支樑 AB 及 CD 有相同之長度及彎矩勁度 EI 如圖四所示。今 CD 樑中點處有一線性彈簧且其彈簧係數為 k，此彈簧上端與 AB 樑中點處之下緣有一間隙∆。如 AB 樑中點受一 P 力，且該處向下之位移量超過∆，試求彈簧中之力。（25 分）
