96年 - 96 專利商標審查特種考試_三等_電子工程、控制工程、電信工程：電子學（重複）#49354

科目：電子學 | 年份：96年 | 選擇題數：0 | 申論題數：17

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (17)

⑴請推導其轉換 函數 Vo/Vi，（5 分）
⑵設計 R1，R2 及 C 之值，使輸入電阻為 10 kΩ，高頻增益為 40 db ，3-dB 頻率為 100 Hz，（10 分）
⑶求增益為 0 db 之頻率。（5 分） R2 R1 C Vi Vo 圖1
⑴繪出轉移特性；
⑵繪出 υo 之波形；
⑶試求 υo 之平均值；
⑷試求二極體之峰值電流；
⑸試求二極體之峰值反向電壓（PIV）。（20 分）

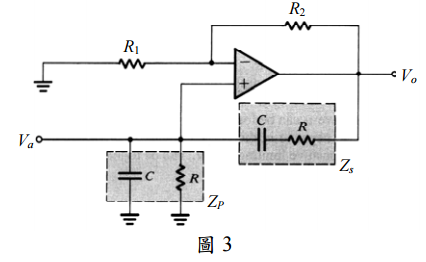

【已刪除】三、試求圖 3 之韋恩–橋式振盪器電路中回授網路的轉換式[Va(s)/Vo(s)]；並求出極點頻 率 ω0 與品質因數 Q 和中心頻率增益。（20 分）
⑴畫出迴路增益的波德圖。（5 分）
⑵求| Aβ | = 1 時的頻率。（5 分）
⑶求閉迴路轉換函數，包括其零點與極點。畫出轉換函數絕對值對頻率圖，並 標出圖中的重要參數。（10 分）
求⑴輸出功率；
⑵由每個電源供應器抽出的平均功率；
⑶此輸出電壓下所得 的功率效率；
⑷假設 βN = βP = 50，υI 供應的峰值電流；
⑸每個電晶體必須能安全散 逸的最大功率。（20 分）
