96年 - 96 專技高考_結構工程技師：鋼筋混凝土設計與預力混凝土設計#36595
科目：
鋼筋混凝土設計與預力混凝土設計 |
年份：
96年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
鋼筋混凝土設計與預力混凝土設計
選擇題 (0)
申論題 (8)
一、一樓版系統，版厚 12 cm，梁腹寬 30 cm，梁全深 60 cm（含版厚），有效深度 53.5 cm， 梁間距為跨距 6 m，M
d
= 12 tf-m，M
l
= 35 tf-m， f ′
c
= 280 kgf/cm2 ， f
y
= 4,200 kgf/cm
2
， 試以單筋梁設計，使用 D29（面積＝6.469 cm
2
），並依照鋼筋最大最小間距相關規定 排列鋼筋。（25 分）
⑴靜載重下位移(∆
i
)
d
⑵持續載重下位移(∆
i
)
sus
⑶活載重產生之瞬間位移(∆
i
)
l
⑷經過一年因乾縮潛變後之總位移
⑸經過五年因乾縮潛變後之總位移
三、一柱 45 cm×45 cm，其所受之靜載重 100 tf，活載重 80 tf，由一位於地表下 1.5 m 處 之正方形獨立基腳支持，該基腳為 3 m×3 m，有效深度 50 cm， f ′c= 280 kgf/cm
2
， f
y
= 4,200 kgf/cm
2
，混凝土單位重 2.4 tf/m
3
，土壤單位重 2 tf/m
3
，土壤承載力為 25 tf/m
2
，在基腳內二垂直方向之鋼筋量均為 50 cm
2
，試檢核該基腳承受彎矩與剪力 之適當性。（25 分）

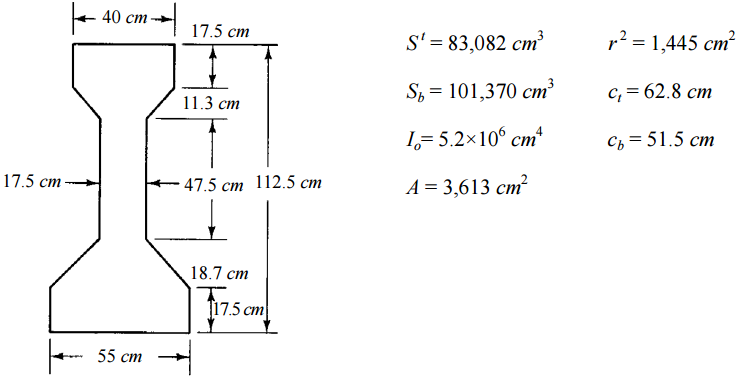

【已刪除】四、一座跨距 20 公尺簡支 I 形預力梁橋，其梁與梁間距為 2.2 公尺，其斷面及數據如下 圖所示，預力梁上之橋面版厚 20 公分，預力梁之混凝土抗壓強度為 350 kgf/cm
2
， 橋面版之混凝土抗壓強度為 280 kgf/cm
2
，容許壓應力為 0.4 f ′
c
，容許拉應力為
， 預力鋼線容許應力為 13200 kgf/cm
2
，預力鋼線總斷面積為 21.7 cm
2
，假設預力損失 20%，鋼線中心離底部最小距離為 20 公分，除了梁及版自重外，還有其他靜載重為 750 kgf/m，混凝土單位重為 2,400 kgf/m
3
，試計算出中間梁在跨距中央能承受之集中 活載重。（25 分）
