96年 - 96 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#32407

科目：結構學概要與鋼筋混擬土學概要 | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (6)

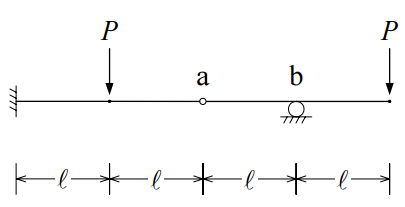

【已刪除】一、如下圖所示梁桿件，撓曲剛度值為EI。繪剪力圖及彎矩圖 ，並求b 點的轉角。（25 分）

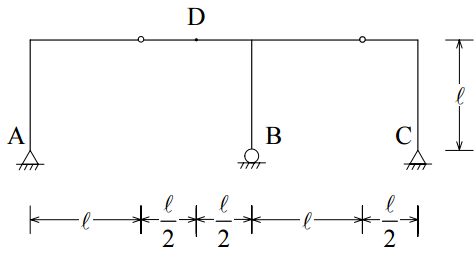

【已刪除】二、如下圖所示剛架，分別求 A 點水平、垂直反力的影響線圖，及 D 點剪力、彎矩的影 響線圖。（25 分）
⑴請依規範規定，將此斷面安排適宜之鋼筋配置方式（請務必作必要之檢核及說明）， 並將成果以斷面圖表示之（如下圖）。（5 分）
⑵施工時，保護層及鋼筋間淨間距均依規範規定，請詳細計算此梁斷面之有效深度 d 值。（5 分）
⑶若以雙筋梁計算，則此梁中央斷面之計算彎矩強度（nominal flexural strength）Mn 值為何？（15 分）

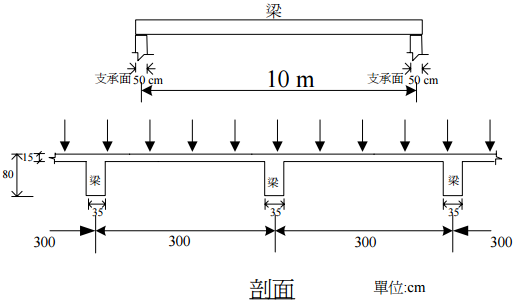

【已刪除】四、單跨梁，寬度 10 m, 橫向梁中心距為 3 m，版厚 15 cm，梁腹寬 35 cm，深度 80 cm， 有效深度 73 cm。如圖所示除了自重外，此版另承受均佈靜載重 200 kgf/m2 和活載 重 600 kgf/m2 。假設此梁結構形式為簡支梁，若梁剪力筋採用 D10 鋼筋，試求梁端 支承面處所需剪力筋間距為何？（25 分）
