96年 - 96 普通考試_電力工程、電子工程：電子學概要#50743

科目：電子學 | 年份：96年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (8)

一、試說明 NPN 電晶體之工作原理及功能。（15 分）

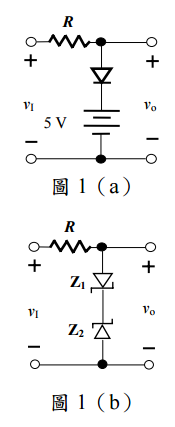

【已刪除】二、試繪圖說明圖 1（a）及（b）基本限制電路的 vo-vI（輸出-輸入）轉換特性曲線。 （20 分）
⑴試說明其工作原理。
⑵試繪圖說明 iD-vDS（汲極電流-汲極電壓）的特性曲線。
⑶試標示特性曲線中不同區域。

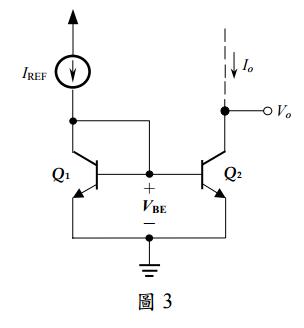

【已刪除】四、圖 3 所示為一基本的 BJT 電流鏡，若 BJT 的電流放大倍數為 β，試求 Io 與 IREF 間的 關係。（15 分）

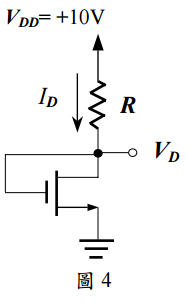

【已刪除】五、圖 4 所示為一 NMOS 放大器，其臨限電壓（threshold voltage）Vt 為 1V，試求在此 操作點之下，汲極與源極間的等效電阻 rDS 為多少？且求 RD 值。已知此 NMOS 之 Kn’（W/L）= 1mA/V2。（20 分）
六、試說明 A 類、B 類及 AB 類放大器特點。（10 分）
