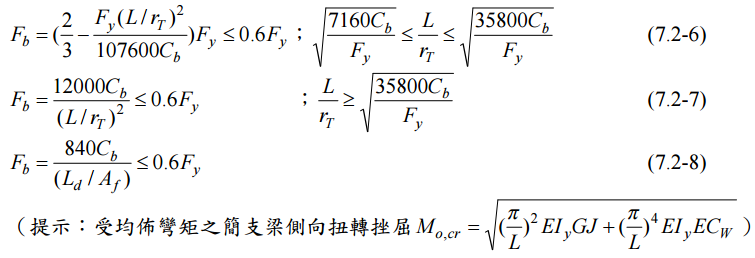

【已刪除】三、圖 2 為一鋼梁，假設鋼梁在 A、B、C、D 四點側向均有側撐補強，且此梁兩側承受 均佈載重 w，如圖所示。採用 H 型鋼，鋼梁長度 L 為 18 m，鋼材特性如下所示， 試以極限設計法（LRFD），求解此鋼梁所能承受之容許標稱外載重 wn,cr。（25 分） W 型鋼斷面參數及材料特性如下：
d＝54.43 cm，bf＝21.22 cm，tf＝2.12 cm，tw＝1.31 cm，A＝156.77 cm2
Ix＝76170 cm4，rx＝22.02 cm，Sx＝2802 cm3，Zx＝3212 cm3
Iy＝3388 cm4，ry＝4.65 cm rT＝5.46 cm，Cw＝2317464 cm6，J＝181 cm4
E＝2100 t/cm2，G＝840 t/cm2，Fy＝3.5 t/cm2
