98年 - 98 公務升官等考試_薦任_技藝：圖學#47868

科目：圖學 | 年份：98年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (8)

一、試說明於電腦繪圖學中，何謂畫素（Pixel）與解析度（Resolution）？並從影像、電 腦螢幕以及列印輸出的角度解釋。（10 分）
二、試解釋透視圖中的「成角透視」（兩點透視法）為何？並以一手繪立體圖說明。 （10 分）
三、在工程製圖的領域中，「工作圖」的定義為何？一組完整的工作圖應包含那些內容？ 請逐一說明。（10 分）
四、依據透視投影原理，一件物體所得的立體圖有：一點透視圖、二點透視圖、三點透 視圖三種；依據斜投影原理，所得立體圖中常用的有：等斜圖、半斜圖兩種。請以 一長方體為例，分別手繪出前述五類立體圖，並逐一予以說明。（10 分）
五、試比較正投影與斜投影於工程製圖上之異同。（10 分）
六、試寫出工程製圖中第一角及第三角投影法的觀察者、物體、投影面之關係，以及兩 種投影法的表示符號。（10 分）

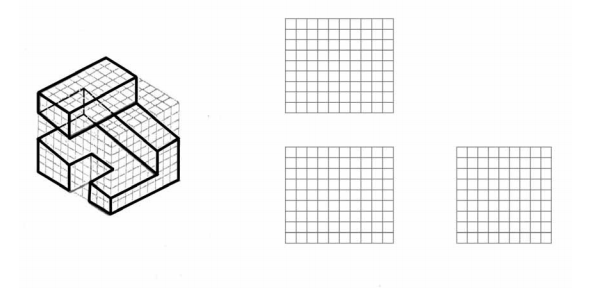

七、請依下列圖示，完成該立體圖之三視圖。（10 分）

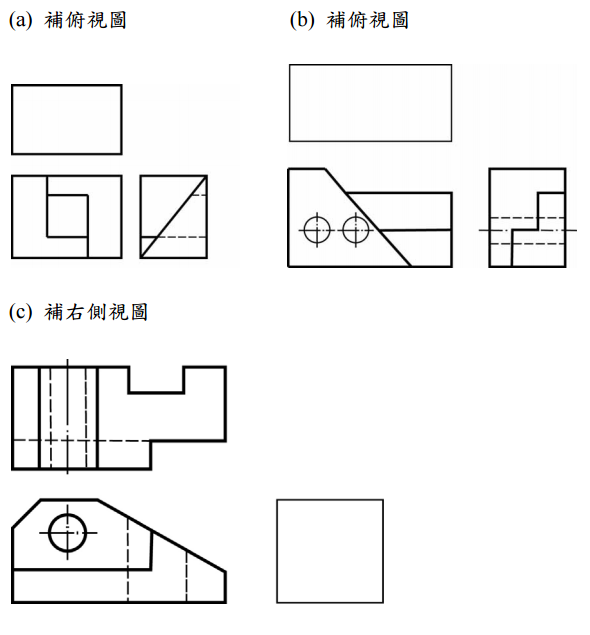

八、請依已知視圖，完成下列各圖之三視圖。（30 分）
