98年 - 98 地方政府特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#32383

科目：結構學概要與鋼筋混擬土學概要 | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

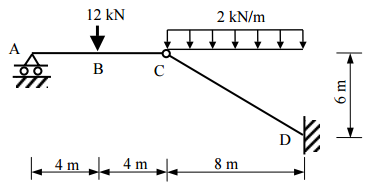

【已刪除】一、試計算圖示結構之反力，並繪剪力圖與彎矩圖。圖中 A 點為滾支承（roller），C 點 為內鉸接，D 點為固接（fixed）。（25 分）
【已刪除】二、如圖所示剛架，A、D 兩點為鉸接（hinge），B 點為內鉸接。僅考慮彎矩效應，試 求 C 點之水平位移與旋轉角。（25 分）
⑴試繪 210 kgf/cm2 混凝土與 560 kgf/cm2 混凝土之應力-應變曲線於同一圖上，並說 明其差異性。（15 分）
⑵何謂破裂模數 (modulus of rupture)？（10 分）
【已刪除】四、如圖示之鋼筋混凝土梁斷面，壓力筋為 2 根#6 鋼筋，拉力筋為 4 根#8 鋼筋。試 求此梁斷面之標稱彎矩（Nominal Moment）Mn。混凝土 f 'c ＝210 kgf/cm2 ，鋼筋 f y＝4200 kgf/cm2 。每根#6 鋼筋之截面積為 2.87 cm2 ，每根#8 鋼筋之截面積為 5.07 cm2 。 鋼筋Es＝2.04×106 kgf/cm2 。（25 分）
