一、如圖 1 所示電路,假設二極體為理想二極體,試繪出其電路轉換特性。(20 分)
⑴集極直流偏壓電流 I
C
與射極電阻 R
E
各為若干?(4 分)
⑵試繪出小訊號等效電路。(4 分)
⑶C
1
、C
2
與C
E
之功能各為如何?(6 分)
⑷求輸入電阻 Ri ,輸出電阻 Ro 與電壓增益
各為若干?(6 分)
三、有一顆 JFET,不知道其通道種類,只知道閘極之位置。為判定其通道種類,將三用 電表調至 Ω 檔並將閘極浮接,紅棒(負端)與黑棒(正端)接至汲極(Drain)與源 極(Source),觀察指針之讀數。若將黑棒也同時接至閘極,指針不動,若將紅棒 同時接至閘極,所測量之電阻值大量衰減。請問此 JFET 為 n 型通道或 p 型通道? 為什麼?此時紅棒接至汲極或源極?(20 分)
⑴ A
vo
= 10 , R
i
= 1 MΩ , R
o
= 10 kΩ ,其重要特徵為具有較高輸入電阻。
⑵ A
vo
= 100 , R
i
= 2 kΩ , R
o
= 10 kΩ ,其重要特徵為具有較高電壓增益。
⑶ A
vo
= 1 , R
i
= 10 kΩ , R
o
= 5 Ω ,其重要特徵為具有較低輸出電阻。 試利用此三種型式之放大器組合一種電路組態,使得有效值為 100 mV,內阻為 1 MΩ 之訊號源,經過設計之放大器放大訊號後,足以推動 8 Ω 之負載,並獲得 25W 以上之輸出功率。(20 分)

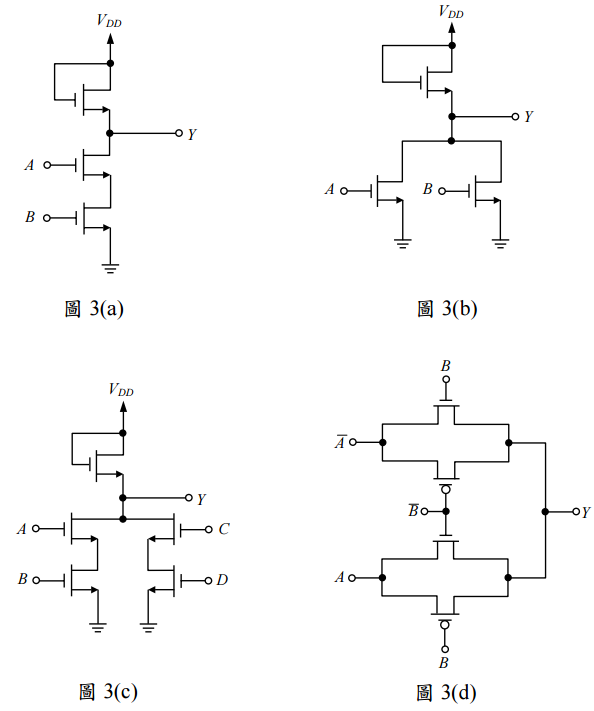

五、如圖 3(a)-(d)所示之數位邏輯電路,其中 A, B, C, D 為輸入,輸出為 Y,試寫出其布 林函數。(20 分)
