98年 - 98 高等考試_三級_技藝（選試染織）：圖學#47882

科目：圖學 | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (5)

一、在投影學中何謂「第三角法」請詳述之，並說明採用「第三角法」有何優點？（25 分）
二、請詳述「立體正投影」的「等角投影圖」其原理及特色為何？並說明等角圖中的尺 度標註原則為何？（15 分）

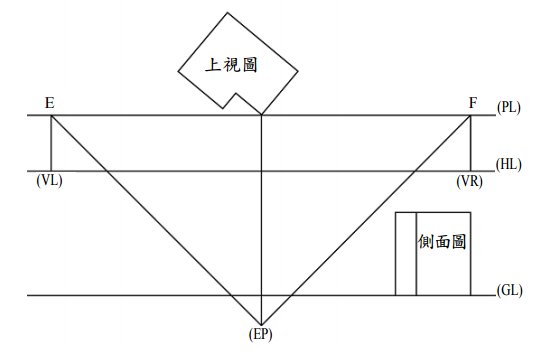

三、完成以下立方體之「兩點透視」圖，請以鉛筆繪圖，並保留鉛筆繪圖的過程，完成 之立方體需以粗實線表示：（15 分）
四、依下列第三角法的三視圖繪出其「等角投影圖」：（20 分）

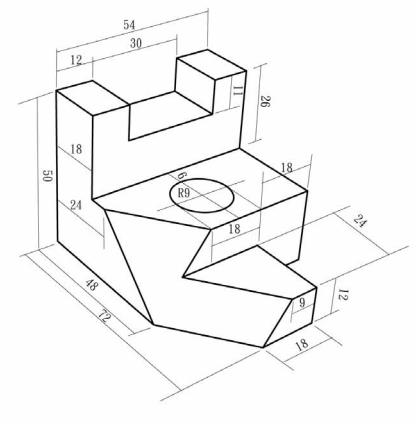

五、請依下列立體投影圖繪出其三視圖，並需詳細標示尺寸，單位：mm（25 分）
