99年 - 99 身心障礙特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#34294

科目：結構學概要與鋼筋混擬土學概要 | 年份：99年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

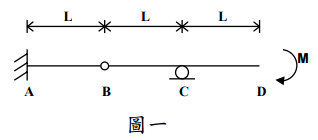

【已刪除】一、圖一為一平面梁。求其剪力圖與彎矩圖。其中 B 點為鉸接，L＝4 m，M＝800 kgf-m。 （25 分）

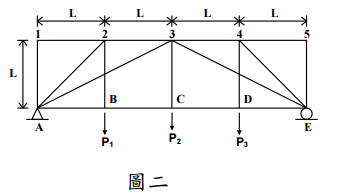

【已刪除】二、圖二為一平面桁架。求桿件A3 與BC的內力。其中L＝3 m，P1＝400 kgf，P2＝600 kgf，P3 ＝400 kgf。（25 分）
⑴求此斷面對中立軸的慣性矩。（15 分）
⑵求混凝土的最大彎矩應力。（15 分）
四、設計一僅受剪力及撓曲的無肋筋RC矩形梁。斷面的設計剪力Vu為 6.0 tf ，且為剪力 控制。若 f 'c＝280 kgf/cm  2 ，梁寬 30 cm，求梁之有效深度d。（20 分）
