99年 - 99 高等考試_三級_技藝（選試木竹器）：圖學#49514

科目：圖學 | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：圖學

選擇題 (0)

申論題 (6)

一、依據我國國家標準（CNS）製圖所用線條種類中，實線、虛線及鏈線等分別用來表 示目標物的什麼？請說明。（15 分）
二、投影乃假想在觀察者與目標物之間，或在目標物之後，有一直立之透明平面，觀察 者的視線穿過此透明平面，至目標物上各點、線、面；或視線經目標物上各點、 線、面，再投射至透明平面；而留下痕跡，構成該目標物在此透明平面上之圖形， 此圖形即為目標物在此透明平面上之投影（Projection）。依據觀察目標物時，視點 的位置及視線與投影面所成之角度之不同，可以分成透視投影與平行投影兩類，請 分別解釋其意義，並說明其各自有幾種分類。（20 分）
三、在繪製投影圖時由於象限不同，分有第一角法與第三角法，請分別畫出代表此兩種 角度製圖法的符號。並以一長方形之三視圖為例，排列說明第一角法的各視圖位置。 （15 分）
四、製圖時可以用俯視、前視、側視等視圖來顯示物體的尺寸，但為了表示物體內部造 型，還可以用那種視圖來說明？另外，若物體實際上尺寸為 5 mm 長，但在製圖的 圖面上以 10 mm 長來表示，則其比例標示應該是什麼？（10 分）

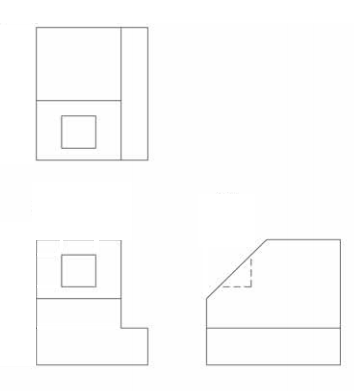

【已刪除】五、試依下列三視圖，繪出其立體圖。（20 分）

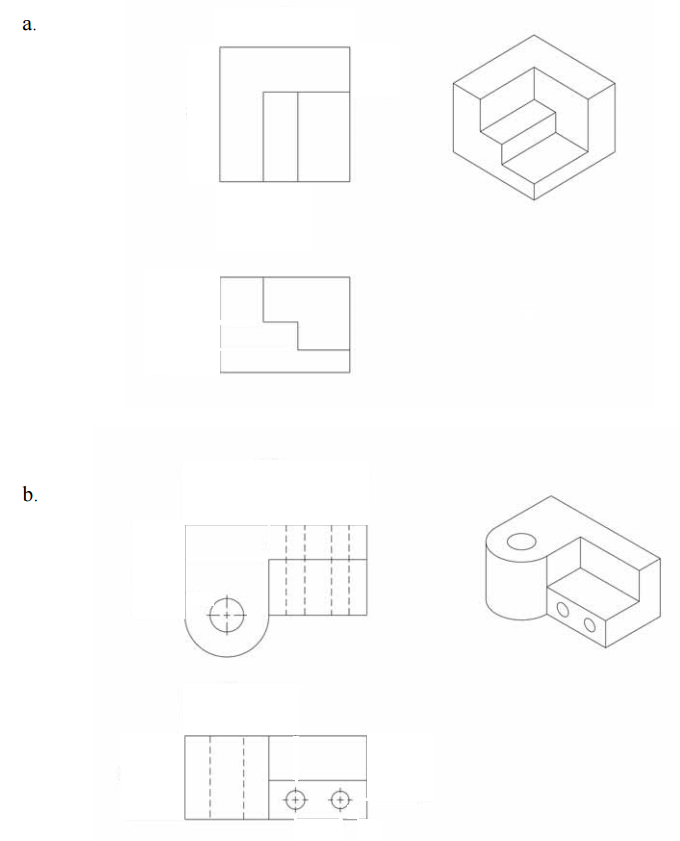

【已刪除】六、試依下列視圖，補繪出所缺之側視圖。（20 分）
