試卷：107年 - 107 經濟部所屬事業機構_新進職員甄試_機械：1.熱力學與熱機學 2.流體力學與流體機械#80568
科目：國營事業◆1.熱力學與熱機學 2.流體力學與流體機械
年份：107年
排序：0

題組內容

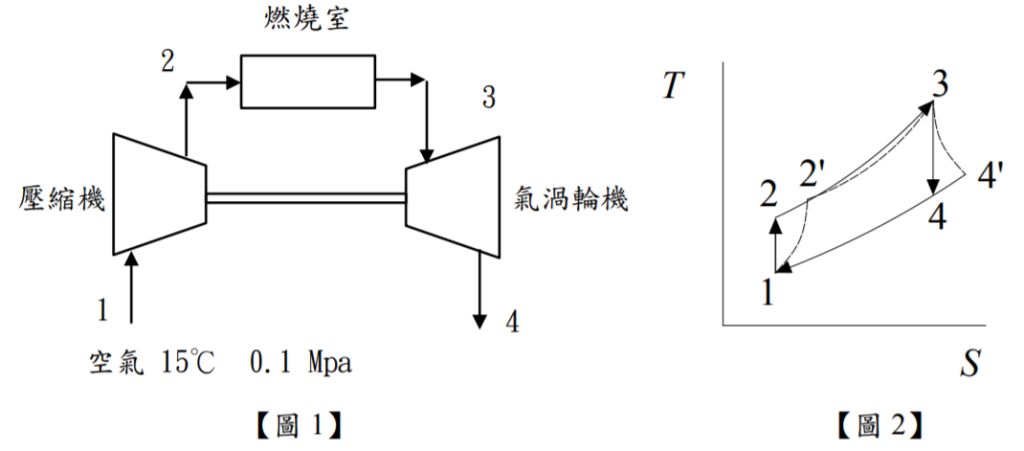

一、理想之空氣標準布雷登循環(Brayton cycle)如【圖 1】所示，【圖 2】所表示之循環 1→2 →3→4 為該循環之 T-S 圖，空氣在 0.1 Mpa，15 ℃進入壓縮機，被絕熱壓縮至 0.5 Mpa，並等壓的加熱後，在氣渦輪機內絕熱膨脹而輸出功，循環之最高溫度為 900 ℃，假設空氣之定壓比熱 C_p=1.0035 kJ/kg∙ ^o K，等熵指數(isentropic exponent) k=C_p/C_v=1.4，試求下列各項：(計算至小數點後第 2 位，以下四捨五入) （25 分）

申論題內容

(三)假設壓縮機與氣渦輪機之間的壓降為 15 kPa，壓縮機之等熵效率為 80%，氣渦輪機之等熵效率為 85%，循環 1→2'→3→4' 為其實際的 T-S 圖，試求：(1)狀態 2' 的溫度（3 分）；(2)狀態 4' 的溫度（3 分）。

詳解 (共 2 筆)

詳解提供者：謝謝謝

壓降應該是P2-P3=15kpa吧

所以實際渦輪機出口溫度是T4=810.98k

詳解提供者：Changkai0908

壓縮機與氣渦輪機之間的壓降為 15 kPa, 應該是P3 - P2 為 15kpa
