申論題

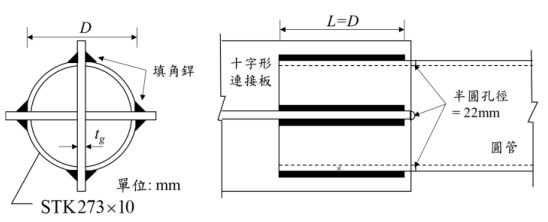

二、下圖所示為一中空鋼管斷面拉力桿件之端部與十字形連接板之接頭，桿件預計使用 A500 Grade 50 鋼材之 STK273✖10 圓管，管外徑尺寸 D = 273 mm，並於鋼管外側採用 E70 系列銲條之縱向填角銲道與連接板相連接，如圖所示。

(二)依前一小題之所得之設計強度為銲接之設計力，設計此接頭之銲道尺寸。 （10 分）
其中 A500 Grade 50 鋼材之 F_y = 2.3 tf/cm²，F_u = 3.1 tf/cm²。圓管之斷面積 A_g = 82.6 cm² ，十字形連接板厚 t_g = 20 mm。
參考公式：U = 1 - ，（半圓管） ，U=
