試卷：108年 - 108 地方政府特種考試_四等_電力工程、電子工程：電子學概要#81357
科目：電子學
年份：108年
排序：0

題組內容

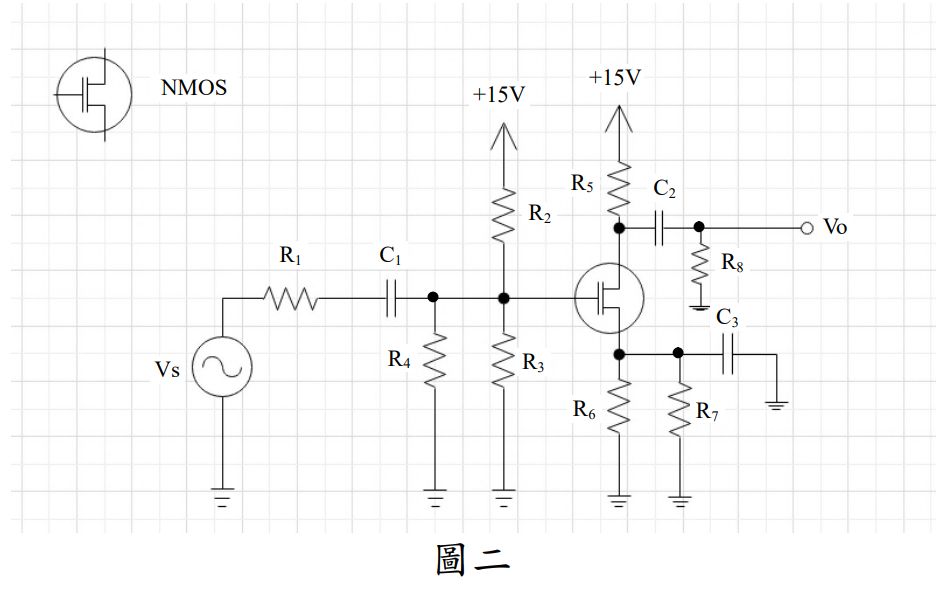

二、如圖二之電路，電晶體之 Vt=1 V，Kn= 4 mA/V²，VA（early voltage）=100 V，其直流工作點偏壓在 V_D=7.0 V，V_GS=2 V，ID=0.5 mA ，又 R₁=0.33 MΩ，R2=20 MΩ，R3=20 MΩ，R4=20 MΩ，R5=14 kΩ，R6=16 kΩ，R7=16 kΩ，R8=12 kΩ，C1=C2=C3=∞。 = （每小題 10 分，共 20 分）

申論題內容

(二)求 Rin 及 Vo/Vs。
