結構學概要與鋼筋混擬土學概要
>
101年 - 101 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#29422
> 申論題
題組內容

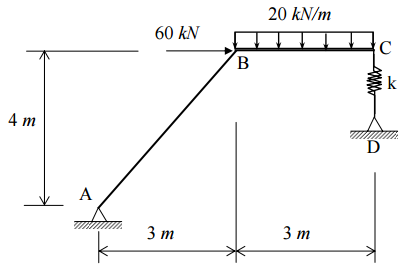

二、如下圖所示結構，已知 C 點下方彈簧之勁度（k）為 20,000 kN/m。
⑴求各支承點之反力（A
x
、A
y
、D
x
、D
y
）。（10 分）
相關申論題
(2)B處，求斷面所能容許之剪力筋最大間距為何 （單位：cm）。（每小題 5 分，共 10 分）
#77149
⑵求 C 點之垂直位移量。（5 分）
#61680
⑶繪構架 ABC 之剪力圖與彎矩圖。（10 分）
#61681
依據及作答規範：內政部營建署「混凝土結構設計規範」（內政部 100.6.9 台內營 字第 1000801914 號令）；中國土木水利工程學會「混凝土工程設計規範」（土木 401-100）。未依上述規範作答，不予計分。 三、為何最好不要使用海砂或以海水來拌和鋼筋混凝土？（10 分）
#61682
四、試以材料性質的觀點來說明混凝土與鋼筋適於共同搭配使用的原因。（10 分）
#61683
五、單筋矩形梁其斷面為b=20.0 cm，d=33.0 cm，fc ' =350 kgf/cm2 ，fy=4,200 kgf/cm2 ， εy=0.002，計算平衡鋼筋量Asb（單位：cm 2 ）。（10 分）
#61684
六、雙筋矩形梁其斷面為b=30.0 cm，h=65.0 cm，d=58.0 cm，有 8 根D25 拉力鋼筋 As=40.5 cm2 ，另有 2 根D25 壓力鋼筋As ' =10.1 cm2 及其d ' =7.0 cm，fc ' =280 kgf/cm2 ， fy=4,200 kgf/cm2 ，εy=0.002，計算φMn（單位：kgf-cm）。（10 分）
#61685
⑴A處；
#61686
四、試繪製圖四梁之剪力圖和彎矩圖。
#560918
三、圖三為 1 m 寬之單向板斷面，相當於無剪力筋之梁，底層 D13 鋼筋間距 25 cm，D13 鋼筋單根斷面積為 1.267 cm2，降伏強度= 4200 kgf/cm2， 常重混凝土規定抗壓強度=280 kgf/cm2。試依規範求此斷面之剪力設計強度 。
#560917
